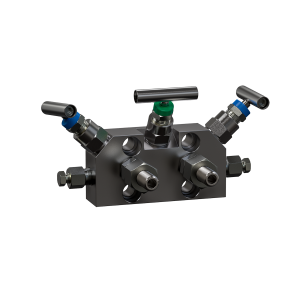

БЛОКИ ВЕНТИЛЬНЫЕ БВ

Вентильные блоки БВ для монтажа датчиков давления предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Преимущества

  • Возможность калибровки датчика в условиях эксплуатации
  • Заводская сборка с испытаниями на герметичность
  • Малые габариты и масса

Вентильные блоки БВ-х

Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.

Технические характеристики

Рабочая средажидкость, пар, газ
Давление рабочей средыдо 16 и 40 МПа – в зависимости от модификации
Температура рабочей среды-20…+180 °С
Предельные значения температур окружающего воздуха при эксплуатации-30…+30 °С
Присоединение к технологической линииM20×1,5 манометрической формы
Присоединение к преобразователюрезьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм
Материал корпусанержавеющая сталь AISI 304S
Тип вентилейигольчатый клапан с фторопластовым уплотнением

Модификации

Обозначения при заказе ОВЕН БВ

Варианты исполнения

БВ-310.40
Трёхвентильный блок с внешней присоеденительной резьбой к процессу М20х1,5 и фланцевевым монтажем на преобразователь с межосевым расстоянием 54 мм, без дренажа. Давление рабочей среды до 40МПа
БВ-113.40
Одновентильный блок с присоединительной резьбой М20х1,5 и типом дренажа «винтовая пробка». Давление рабочей среды до 40МПа
БВ-312.40
Трёхвентильный блок с внешней присоеденительной резьбой к процессу М20х1,5 и фланцевевым монтажем на преобразователь с межосевым расстоянием 54 мм, тип дренажа «винтовая пробка». Давление рабочей среды до 40МПа
БВ-211.40
Двухвентильный блок с присоединительной резьбой М20х1,5 и типом дренажа «вентиль». Давление рабочей среды до 40МПа
