Подвесной сигнализатор уровня ПСУ-1

Подвесной сигнализатор уровня ПСУ 1

Подвесной сигнализатор уровня ПСУ-1 (датчики) уровня для КНС и сточных вод предназначен для управления наполнением/опорожнением резервуаров с водой и другими неагрессивными к материалу ПСУ жидкостями, в том числе содержащими твердые включения. ПСУ-1 применяется в качестве датчика уровня канализации и сточных вод как промышленных, так и коммунальных.

Датчики выпускаются с неопреновым кабелем длиной 5, 10 и 20 м в зависимости от исполнения.

Конструкция. Принцип работы.

Подвесные сигнализаторы уровня крепятся на прочном гибком кабеле и содержат герметично закрытый микропереключатель.

Во время погружения ПСУ-1 в жидкость его корпус отклоняется, что вызывает срабатывание микропереключателя. Микропереключатель замыкает/размыкает электрическую цепь, таким образом включается/останавливается исполнительный механизм (насос, вентиль и др.). На рисунке схематично представлено переключение ПСУ для управления устройствами в случае достижения минимального (1) и максимального (2) уровней срабатывания.

Переключение ПСУ

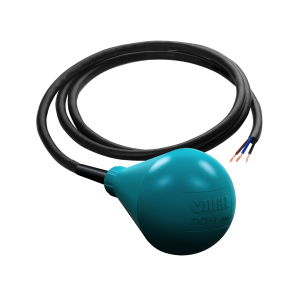

Подвесной сигнализатор уровня ПСУ-1

Применение датчиков уровня ПСУ-1

Сигнализаторы уровня ПСУ-1 могут работать при температурах от 0 до +70 °С в химически агрессивных средах. Материал датчика – полипропилен, материал кабеля – неопрен.

ПСУ-1 применяется для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов. Применяя ПСУ-1 в качестве сигнализатора уровня выгребной ямы, сточных вод, канализации, можно легко организовать схему управления насосом.

Технические характеристики

Наименование параметраЗначение
Параметры микропереключателя
Диапазон коммутируемого переменного напряжения150…250 В
Значение коммутируемого постоянного напряжения24 В
Минимальный коммутируемый ток при постоянном напряжении0,8 мА
Коммутируемый ток, не более10 А
Максимальная коммутируемая мощность2 кВт
Угол включения/выключения50(±10)°
Безопасность
Степень защиты по ГОСТ 14254IP68
Класс защиты от поражения электрическим током по ГОСТ IEC60335-1II
Электрическая прочность изоляции (вход-корпус)3000 В
Сопротивление изоляции (вход-корпус), не менее20 МОм
Конструктивные параметры
Материал корпусаполипропилен
Материал кабелянеопрен
Объем герметичного поплавка датчика0,55 л
Диаметр наружной оболочки соединительного кабеля6,5 мм
Сечение соединительных проводов1 мм2
Условия эксплуатации
Температура рабочей среды0…70 °С
Давление рабочей среды, не более0,4 МПа
Плотность рабочей среды950…1 050 кг/м3
Прочее
Средняя наработка на отказ, не менее50 000 срабатываний
Масса в упаковке при длине кабеля:
5 м1,45 кг
10 м1,8 кг
20 м2,5 кг
