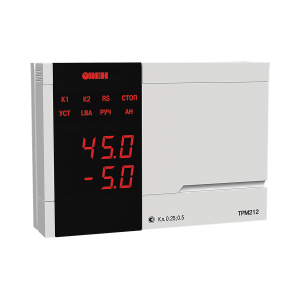

ТРМ212 ПИД-регулятор

Основные функции прибора ОВЕН ТРМ212

• Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
• Возможность работы с датчиками, имеющими квадратичную характеристику
• Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
• Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
• ПИД-регулирование измеренной или вычисленной величины с использованием:
  • электропривода запорно-регулирующего (КЗР) или трехходового клапана
  • задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
• Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
• Подключение датчика положения задвижки ко входу 2
• График коррекции уставки регулятора по величине, измеренной на втором входе
• Дистанционный пуск и остановка ПИД-регулятора
• Сигнализация об обрыве в цепи регулирования (LBA)
• Встроенный интерфейс RS’485 (протокол ОВЕН, Modbus ASCI/RTU)
• Конфигурирование на ПК или с лицевой панели прибора
• Уровни защиты настроек для разных групп специалистов

Возможные обозначения при заказе:

ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением «больше/меньше», 220 В (1й выход – реле «больше», 2й выход – реле «меньше»).

ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управления 0…10 В (1й выход – 0…10 В, 2й выход – реле для сигнализации).

Технические характеристики ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485

Питание

Напряжение питания	90…245 В переменного тока
Частота напряжения питания	47…63 Гц

Функции входов

Количество универсальных входов	2
Функции входа 1	измерительный
Функции входа 2	измерительный (в т.ч. датчик положения)
	дополнительный (дистанционный пуск/остановка регулирования)

Универсальные измерительные входы

Типы входных датчиков и сигналов, подключаемых к измерительным входам	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа	не более 1 с

Входное сопротивление при подключении источника сигнала:

– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм

Предел допустимой основной погрешности:

– для термометров сопротивления	±0,25 %
– для остальных видов сигналов	±0,5 %

Дополнительный вход (вход 2)

Сопротивление внешнего ключа:

– в состоянии «замкнуто»	менее 1 кОм
– в состоянии «разомкнуто»	более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

Щитовой Щ1	96×96×70 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*
Настенный Н	130×105×65 мм, IP44
Настенный Н2	150×105×35 мм, IP20

* со стороны передней панели

Характеристики выходных устройств

Обозначения	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	1 А при 220 В 50…60 Гц, cos φ > 0,4 или 30 В пост. тока
К	транзисторная оптопара структуры n–p–n типа	200 мА при 40 В пост. тока
С	симисторная оптопара	50 мА при 240 В (в импульсном режиме до 0,5 А)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 0…1000 Ом, напряжение питания 15…32 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 15…32 В
Т	выход для управления твердотельным реле	выходное напряжение 4…6 В максимальный выходной ток 50 мА

Характеристики датчиков и входных сигналов

ип датчика	Диапазон измерений
ТСП50 W100 = 1.385	–200…+750 °С
ТСП100 W100 = 1.385 (Pt 100)	–200…+750 °С
ТСП50 W100 = 1.391	–200…+750 °С
ТСП100 W100 = 1.391	–200…+750 °С
ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
ТСМ50 W100 = 1.426	–50…+200 °С
ТСМ100 W100 = 1.426	–50…+200 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
ТСМ50 W100 = 1.428	–190…+200 °С
ТСМ100 W100 = 1.428	–190…+200 °С
термопара ТВР (А-1)	0…+2500 °С
термопара ТВР (А-2)	0…+1800 °C
термопара ТВР (А-3)	0…+1800 °C
термопара ТПР (В)	+200…+1800 °C
термопара ТЖК (J)	–200…+1200 °С
термопара ТХА (K)	–200…+1300 °С
термопара ТХК (L)	–200…+800 °С
термопара ТНН (N)	–200…+1300 °С
термопара ТПП (R)	0…+1750 °C
термопара ТПП (S)	0…+1750 °C
термопара ТМК (Т)	–200…+400 °C
ток 0…5 мА	0…100 %
ток 0…20 мA	0…100 %
ток 4…20 мА	0…100 %
напряжение –50…+50 мВ	0…100 %
напряжение 0…1 В	0…100 %
датчик положения задвижки резистивный до 2 кОм	0…100 %
датчик положения задвижки токовый 0…20 мА	0…100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора	+1…+50 °C
Атмосферное давление	84…106,7 кПа
Относительная влажность воздуха (при 35 °C)	30…80 %

Варианты исполнения:

ТРМ212-Щ2.ИР
ТРМ212-Щ1.РР
ТРМ212-Щ1.ИР
ТРМ212-Н.РР
ТРМ212-Щ1.УР
ТРМ212-Н2.РР
ТРМ212-Щ2.РР
ТРМ212-Щ2.УР
ТРМ212-Щ2.ИТ
ТРМ212-Щ1.СС
ТРМ212-Щ2.СС
ТРМ212-Щ1.КК
ТРМ212-Н.СС
ТРМ212-Щ2.ИС
ТРМ212-Щ1.ИТ
ТРМ212-Щ2.УТ
ТРМ212-Щ2.ИК
ТРМ212-Н.КК
ТРМ212-Щ1.ИС
ТРМ212-Щ2.УС
ТРМ212-Щ1.УТ
ТРМ212-Н2.УР
ТРМ212-Щ1.ИК
ТРМ212-Н.ИТ
ТРМ212-Щ1.УС
ТРМ212-Н2.ИР
ТРМ212-Н.УТ
ТРМ212-Щ2.УК
ТРМ212-Н.ИР
ТРМ212-Н.УС
ТРМ212-Н.УР
ТРМ212-Щ2.ТТ
ТРМ212-Н.ИК
ТРМ212-Щ1.УК
ТРМ212-Щ2.КК
ТРМ212-Щ1.ТТ
ТРМ212-Н.ТТ
ТРМ212-Н.УК
ТРМ212-Н.ИС
ТРМ212-Н2.УТ
ТРМ212-Н2.СС
ТРМ212-Н2.ТТ
ТРМ212-Н2.КК
