ТРМ12 ПИД-регулятор с универсальным входом для задвижек

Обновление линейки ТРМ12 ПИД-регулятор с универсальным входом для задвижек

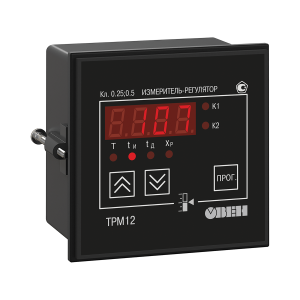

В продажу поступил обновленный измеритель-регулятор ОВЕН ТРМ12 в корпусе Щ11.
Новый ОВЕН ТРМ12-Щ11 полностью повторяет функции выпускаемых ТРМ12 в корпусах Щ1, Щ2, Н, Д и имеет ряд преимуществ:

  1. Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать ТРМ12 для измерения высоко динамичных видов сигналов, например давления;
  2. Съемный клеммник. Новый корпус прибора Щ11 имеет съёмный клеммник, что существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
  3. Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375В (номинал 24В).

Назначение терморегулятора ТРМ12

Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.

Главные преимущества нового ТРМ12

Улучшенная помехоустойчивостьновый ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
Повышенная надежностьнаработка на отказ составляет 100 000 часов
Повышенная точность измеренийпогрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
Увеличенный межповерочный интервалмежповерочный интервал – 3 года
Увеличенный срок гарантиигарантийный срок обслуживания нового ТРМ12 составляет 5 лет
Улучшенные показатели климатического исполнениядопустимый диапазон рабочих температур от –20 до +50 °С
Универсальный входприбор поддерживает все наиболее распространенные типы датчиков
Все необходимые типы выходных устройствР – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
Т – выход для управления твердотельным реле
Расширенный диапазон напряжений питания90…245 В частотой 47…63 Гц
Встроенный источник питания 24 В во всех модификациях нового ТРМ12для питания активных датчиков или других низковольтных цепей АСУ
Усовершенствованная математическая модель ПИД-регуляторановый ПИД-алгоритм регулирования
Современный алгоритм автонастройки ПИД-регулятораавтонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше»

Основные функции прибора ОВЕН ТРМ12

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
  • Управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование)
  • ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»
  • Автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
  • Импульсный источник питания 90…245 В 47…63 Гц
  • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
  • Программирование кнопками на лицевой панели прибора
  • Сохранение настроек при отключении питания
  • Защита настроек от несанкционированных изменений

Технические характеристики ТРМ12 ПИД-регулятор с универсальным входом для задвижек

Питание

Напряжение питания:

переменного тока~90…245 В
постоянного тока (только для корпуса Щ11)=20…375 В (номинальное 24 В)
Частота напряжения питания47…63 Гц
Потребляемая мощностьне более 7 ВА
Напряжение встроенного источника питания нормирующих преобразователей24 ± 2,4 В
Максимально допустимый ток источника питания80 мА

Универсальные входы

Количество универсальных входов1
Типы входных датчиков и сигналовсм. таблицу «Характеристики измерительных датчиков»

Время опроса входа:

для термопреобразователей сопротивленияне более 0,8 с
– для других датчиковне более 0,4 с

Предел основной приведенной погрешности измерения:

– для термоэлектрических преобразователей±0,5 %
– для других датчиков±0,25 %

Выходные устройства

Количество выходных устройств2 («больше», «меньше»)
Типы выходных устройствР, К, С, Т (два ВУ одного типа)

Корпус

Габаритные размеры (мм) и степень защиты корпуса

Щитовой Щ196×96×65, IP54*
Щитовой Щ296×48×100, IP54*
Щитовой Щ1196×96×49, IP54*
Настенный Н130×105×65, IP44

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха–20…+50 °С
Атмосферное давление84…106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)30…80 %

Характеристики измерительных датчиков

Код b1-0Тип датчикаДиапазон измеренийРазрешающая способность*
01ТСМ (Cu50) W100=1.426–50…+200 °С0,1 °С
09ТСМ (50М) W100=1.428–200…+200 °С0,1 °С
07ТСП (Pt50) W100=1.385–200…+850 °С0,1 °С
08ТСП (50П) W100=1.391–240…+1100 °С0,1 °С
00ТСМ (Cu100) W100=1.426–50…+200 °С0,1 °С
14ТСМ (100М) W100=1.428–200…+200 °С0,1 °С
02ТСП (Pt100) W100=1.385–200…+850 °С0,1 °С
03ТСП (100П) W100=1.391–240…+1100 °С0,1 °С
29ТСН (100Н) W100=1.617–60…+180 °С0,1 °С
30ТСМ (Cu500) W100=1.426–50…+200 °С0,1 °С
31ТСМ (500М) W100=1.428–200…+200 °С0,1 °С
32ТСП (Pt500) W100=1.385–200…+850 °С0,1 °С
33ТСП (500П) W100=1.391–250…+1100 °С0,1 °С
34ТСН (500Н) W100=1.617–60…+180 °С0,1 °С
35ТСМ (Cu1000) W100=1.426–50…+200 °С0,1 °С
36ТСМ (1000М) W100=1.428–200…+200 °С0,1 °С
37ТСП (Pt1000) W100=1.385–200…+850 °С0,1 °С
38ТСП (1000П) W100=1.391–250…+1100 °С0,1 °С
39ТСН (1000Н) W100=1.617–60…+180 °С0,1 °С
15ТСМ (53М) W100=1.426 (гр. 23)–50…+200 °С0,1 °С
04термопара ТХК (L)–200…+800 °С0,1 °С
20термопара ТЖК (J)–200…+1200 °С0,1 °С
19термопара ТНН (N)–200…+1300 °С0,1 °С
05термопара ТХА (K)–200…+1360 °С0,1 °С
17термопара ТПП (S)–50…+1750 °C0,1 °С
18термопара ТПП (R)–50…+1750 °C0,1 °С
16термопара ТПР (В)+200…+1800 °C0,1 °С
21термопара ТВР (А-1)0…+2500 °С0,1 °С
22термопара ТВР (А-2)0…+1800 °C0,1 °С
23термопара ТВР (А-3)0…+1800 °C0,1 °С
24термопара ТМК (Т)–200…+400 °C0,1 °С
12ток 0…5 мА0…100 %0,1 %
11ток 0…20 мA0…100 %0,1 %
10ток 4…20 мА0…100 %0,1 %
06напряжение –50…+50 мВ0…100 %0,1 %
13напряжение 0…1 В0…100 %0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств

ОбозначениеТип выходного устройства (ВУ)Электрические характеристики
Рэлектромагнитное реле4 А при 220 В 50 Гц, cos φ > 0,4
Ктранзисторная оптопара n–p–n типа400 мА при 60 В пост. тока
Ссимисторная оптопара50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
Твыход для управления твердотельным релевыходное напряжение 4…6 В,
макс. выходной ток 25 мА

Варианты исполнения:

ТРМ12-Д.У.Р
ТРМ12-Щ2.У.Р
ТРМ12-Н.У.Р
ТРМ12-Щ1.У.Р
ТРМ12-Щ11.У.Р
ТРМ12-Д.У.С
ТРМ12-Д.У.К
ТРМ12-Щ1.У.С
ТРМ12-Щ1.У.К
ТРМ12-Д.У.Т
ТРМ12-Н.У.Т
ТРМ12-Н.У.С
ТРМ12-Щ2.У.Т
ТРМ12-Н.У.К
ТРМ12-Щ11.У.С
ТРМ12-Щ2.У.С
ТРМ12-Щ11.У.Т
ТРМ12-Щ2.У.К
ТРМ12-Щ11.У.К
ТРМ12-Щ1.У.Т
