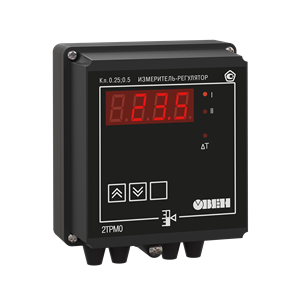

2трм0 двухканальный измеритель с универсальным входом 6

ТРМ148 ПИД-регулятор с RS-485

Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.

Прибор выпускается в щитовом корпусе типа Щ4 и Щ7

Функциональные возможности многоканального ТРМ148 ПИД-регулятор

  • Линейка стандартных модификаций для наиболее распространенных технологических процессов
  • Восемь универсальных входов для подключения широкого спектра датчиков
  • До восьми встроенных выходных ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
    • 2-х позиционными (ТЭНы, двигатели, устройства сигнализации)
    • 3-х позиционными (задвижки, краны).
  • Вычисление дополнительных функций от измеренных величин
  • Задание графика коррекции уставки по измерениям другого входа или по времени
  • Автонастройка ПИД-регуляторов
  • Режим ручного управления выходной мощностью
  • Встроенный интерфейс RS-485 (протокол ОВЕН)
  • Широкие возможности конфигурирования:
    • программа быстрого старта EasyGo;
    • программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
    • задание параметров с лицевой панели прибора.
  • Быстрый доступ к уставкам

В комплекте поставки прибора, бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.

Технические характеристики ТРМ148 ПИД-регулятор

Напряжение питания90…245 В перем. тока
Частота напряжения питания47…63 Гц
Потребляемая мощностьне более 12 ВА
Количество входов для подключения датчиков8
Время опроса одного входане более 0,5 с
Количество каналов регулирования8
Количество выходных элементов8
Интерфейс связи с компьютеромRS-485 (протокол ОВЕН)
Напряжение встроенного источника питания активных датчиков24 ± 3 В
Максимальный ток встроенного источника питания180 мА
Тип и габаритные размеры корпусаЩ4, 96×96×140 мм; Щ7, 144×169×50,5 мм
Степень защиты корпусаIP54 со cтороны передней панели

Характеристики выходных элементов

ОбозначениеТип выходного элемента (ВЭ)Электрические характеристики
Рэлектромагнитное реле4 при 220 В 50 Гц, cos φ > 0,4
Ктранзисторная оптопара структуры n–p–n типа400 мА при 60 В
Ссимисторная оптопара50 мА при 300 В (пост. откр. симистор)
или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
Ицифроаналоговый преобразователь «параметр–ток 4…20 мА»Сопротивление нагрузки 0…900 Ом
Уцифроаналоговый преобразователь «параметр–напряжение 0…10 В»Сопротивление нагрузки более 2 кОм
Твыход для управления
твердотельным реле
выходное напряжение 4…6 В
максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха+1…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)не более 80 %

Функциональная схема прибора

Универсальные входы

ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов:

  • термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
  • термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А-1,2,3), ТМК(Т);
  • датчики с унифицированным выходным сигналом тока 0(4)…20 мА, 0…5 мА или напряжения 0…1 В, –50…+50 мВ;
  • датчики положения задвижки (резистивные или токовые).

Вычисление функций от измеренных величин

ТРМ148 может вычислять ряд функций от величин, измеренных на входах:

  • относительную влажность психрометрическим методом;
  • квадратный корень из измеренной величины;
  • разность измеренных величин;
  • среднее арифметическое измеренных величин;
  • минимальное и максимальное значения измеренных величин, а также функцию медианы;
  • взвешенную сумму и частное измеренных величин.

Режимы работы регуляторов

Регуляторы ТРМ148 могут работать в двух режимах:

  • ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами;
  • двухпозиционное регулирование (включение/выключение выходных устройств в соответствии с заданной логикой).

В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователей от трудоемкой операции ручной настройки.

Выходные элементы

В приборе в зависимости от заказа могут быть установлены 8 выходных элементов в различных комбинациях:

  • реле 4 А 220 В;
  • транзисторные оптопары n–p–n-типа 400 мА 60 В;
  • симисторные оптопары 50 мА 300 В;
  • ЦАП «параметр–ток 4…20 мА»;
  • ЦАП «параметр–напряжение 0…10 В»;
  • выход 4…6 В 100 мА для управления твердотельным реле.

Управление 2-х и 3-х позиционными исполнительными механизмами

ТРМ148 может производить регулирование 2-х (ТЭНы, двигатели) и 3-х позиционными (задвижки, краны) исполнительными механизмами.

Прибор может также выдавать результаты измерений или вычислений на регистратор при установке ЦАП в качестве выходного элемента.

Коррекция уставки по заданному графику

В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от:

  • величины, измеренной на другом входе;
  • времени, прошедшего с момента старта программы.

При задании графика зависимости уставки от времени ТРМ148 выполняет функцию программного задатчика.

Всего в приборе можно задать 8 графиков коррекции уставки.

Контроль прохождения технологического процесса и работоспособности системы регулирования

ТРМ148 может контролировать:

  • нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»);
  • работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
  • работоспособность выходных элементов (LBA-авария).

При этом ТРМ148 анализирует критичность аварийной ситуации. Например, если произошел обрыв датчика, который не задействован в процессе регулирования, прибор не переходит в режим АВАРИЯ, но сигнализирует о неисправности. Это позволяет вовремя ее устранить без прерывания технологического процесса.

Однако если произошла поломка нужного в данный момент измерителя, то ТРМ148 останавливает регулирование и переводит объект в режим АВАРИЯ. В этом режиме все выходные устройства не отключаются, а переходят на заранее заданную аварийную мощность.

Интерфейс связи RS-485

В ТРМ148 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:

  • конфигурировать прибор на ПК (программы для конфигурирования предоставляются бесплатно);
  • передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, а также любых программируемых параметров;
  • получать из сети оперативные данные для генерации управляющих сигналов.

Подключение ТРМ148 к ПК производится через адаптер ОВЕН АС3-М или АС4.

При интеграции ТРМ148 в АСУ ТП в качестве программного обеспечения можно использовать SCADA_систему Owen Process Manager (см. раздел XVII) или какую-либо другую программу.

Компания ОВЕН бесплатно предоставляет для ТРМ148:

  • драйвер для Trace Mode;
  • OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
  • библиотеки WIN DLL для быстрого написания драйверов.

Модификации для распространенных технологических процессов

Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.

Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.

После выбора одной из заводских модификаций пользователю остается только «донастроить» прибор, задав для конкретного объекта типы датчиков, значения уставок, коэффициенты регуляторов и некоторые другие параметры.

Конфигурирование ТРМ148

Для конфигурирования ТРМ148 компания ОВЕН предоставляет следующие средства:

  • кнопки на лицевой панели прибора;
  • программа «Конфигуратор ТРМ148»;
  • программа быстрого старта EasyGo.

Для выбора стандартной модификации и ее настройки удобнее всего использовать программу EasyGo, которая имеет простой и понятный интерфейс. Отвечая на предлагаемые программой вопросы, можно легко произвести первую настройку прибора. Развернутая справочная система позволяет ознакомиться со структурой прибора ТРМ148, практически не обращаясь к руководству по эксплуатации.

Пользователь может также создать нестандартную конфигурацию «с нуля» или путем доработки стандартной модификации, максимально близкой к решению поставленной задачи. Доработку стандартной модификации можно осуществить с помощью программы «Конфигуратор ТРМ148».

Программа «Конфигуратор ТРМ148» имеет 3 уровня доступа, защищенных паролями:

  • для наладчика системы (полный доступ ко всем параметрам);
  • для технолога (настройка заводской модификации);
  • для оператора (доступ к уставкам).

В конфигураторе предусмотрены также следующие возможности:

  • регистрация хода технологического процесса;
  • дистанционный запуск/остановка регулирования

Варианты исполнения ТРМ148 ПИД-регулятор

ТРМ148-И
ТРМ148-Р
ТРМ148-Р.Щ7
ТРМ148-ИИИИРРРР
ТРМ148-ИИИИРРРУ
ТРМ148-ИИИРРРУУ
ТРМ148-ИИССККРР
ТРМ148-ИИИИУУУУ
ТРМ148-ИИРРРРУУ.Щ7
ТРМ148-ИИРРРРРР.Щ7
ТРМ148-К.Щ7
ТРМ148-ИИССРРУУ
ТРМ148-ТТТРУУУУ
ТРМ148-ИИИИИИРР.Щ7
ТРМ148-ИИРРРРУУ
ТРМ148-ИИТСРРУУ
ТРМ148-РРККИИУУ
ТРМ148-ИИИИИИРР
ТРМ148-ТТТТРРРР.Щ7
ТРМ148-И.Щ7
ТРМ148-ТТТССРРР
ТРМ148-ИИИИРРРР.Щ7
ТРМ148-ИРРРРРРР
ТРМ148-РРРРУУУУ.Щ7
ТРМ148-ИРРРРРРУ
ТРМ148-ИИСКРРУУ
ТРМ148-С.Щ7
ТРМ148-ССССУУУУ
ТРМ148-ТТССРРРР
ТРМ148-ИИИИИИУУ
ТРМ148-ССККККУУ
ТРМ148-К
ТРМ148-ИТТРРРРУ
ТРМ148-С
ТРМ148-ИТТССККУ
ТРМ148-РРРРРРУУ
ТРМ148-ССККРРУУ
ТРМ148-ККРРРРРР
ТРМ148-ИИТРРРУУ
ТРМ148-ИИИИИИИТ
ТРМ148-Т
ТРМ148-ИИИТТТРР.Щ7
ТРМ148-РРРРИИУУ
ТРМ148-ИИИРРРРР.Щ7
ТРМ148-ИИИССРРР
ТРМ148-ИИКККККК
ТРМ148-ИТТРРУУУ
ТРМ148-ИИККККРР
ТРМ148-ИТТТТТТУ
ТРМ148-ТТТТРРРР
ТРМ148-ТТССККРР
ТРМ148-РРРРРРРУ
ТРМ148-ИИРРРРРУ.Щ7
ТРМ148-РРРРУУУУ
ТРМ148-ИСРРРРРР
ТРМ148-Т.Щ7
ТРМ148-ИТСККРРУ.Щ7
ТРМ148-ИИТТТТРР
ТРМ148-ИИККРРРР
ТРМ148-ИИИИРРУУ
ТРМ148-ИИИРРРУУ.Щ7
ТРМ148-ССССРРРР
ТРМ148-ККККРРРР
ТРМ148-ТТРРРРРР
ТРМ148-ИИИИИРРР
ТРМ148-ИТСКРРУУ
ТРМ148-ИСССРРРР
ТРМ148-ИИИИУУУУ.Щ7
ТРМ148-КККРРРРР
ТРМ148-ТТТТТТРР
ТРМ148-ТТТТТТТР
ТРМ148-ИИРРРРРР
ТРМ148-ТТРРРРУУ
ТРМ148-ИИРРРРРУ
ТРМ148-ИИИИИИИР
ТРМ148-ИИИИССРР
ТРМ148-ИИТТРРРР.Щ7
ТРМ148-ТТТТУУУУ
ТРМ148-ИИИТТРРР
ТРМ148-ИИТТРРУУ
ТРМ148-ИИИРРУУУ
ТРМ148-ИИИРРРРУ
