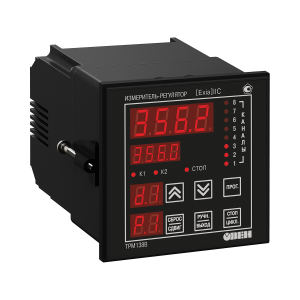

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485. Назначение прибора ОВЕН ТРМ138В

Аналог ТРМ138 со встроенными барьерами искрозащиты. Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах. Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты. Прибор выпускается в щитовом корпусе типа Щ4

Функциональные возможности регулятора ОВЕН ТРМ138В

  • Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
  • Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
  • Вычисление дополнительных величин:
    • средних значений от 2 до 8 измеренных величин
    • разностей измеренных величин
    • скорости изменения измеряемой величины.
  • До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4…20 мА.
  • Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
  • Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
  • Режим ручного управления выходными устройствами
  • Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
  • Набор стандартных конфигураций
  • Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)

Технические характеристики ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485

Напряжение питания90…245 В частотой 47…63 Гц
Количество универсальных входов8
Входное сопротивление при подключении источника сигнала:– тока– напряжения100 Ом ± 0,1 % (при подключении внешнего резистора)не менее 100 кОм

Предел допустимой основной погрешности измерения входного параметра:

– при использовании термопары±0,5 %
– при использовании других первичных преобразователей±0,25 %
Время опроса одного входане более 1 с
Напряжение питания активных датчиков20…28 В постоянного тока
Максимально допустимый ток150 мА
Количество выходных устройств8
Протокол передачи данныхОВЕН, Modbus RTU, Modbus ASCII
Тип интерфейса связи с ПКRS-485
Скорость передачи данных2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеляэкранированная витая пара
Тип и габаритные размеры корпусащитовой Щ4, 96×96×145 мм
Степень защиты корпусаIP54 со стороны передней панели
Вид взрывозащиты для линий связи«искробезопасная электрическая цепь» уровня «ia»

Характеристики выходных устройств

Обозн.Тип выходного устройстваЭлектрические характеристики
Рэлектромагнитное реле4 А при 230 В
Ктранзисторная оптопара структуры n–p–n типа400 мА при 60 В
Ссимисторная оптопара50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Ицифроаналоговый преобразователь «параметр–ток 4…20 мА»сопротивление нагрузки 0…800 Ом

Характеристики измерительных датчиков

Тип датчикаДиапазон измеренийРазрешающая способность
ТСМ 50М W100 = 1.426–50…+200 °С 0,1 °С
ТСМ 50М W100 = 1.428–190…+200 °С0,1 °С
ТСМ 100М W100 = 1.426–50…+200 °С0,1 °С
ТСМ 100М W100 = 1.428–190…+200 °С0,1 °С
ТСП 50П W100 = 1.385–200…+750 °С0,1 °С
ТСП 50П W100 = 1.391–200…+750 °С0,1 °С
ТСП 100П W100 = 1.385 (Pt 100)–200…+750 °С0,1 °С
ТСП 100П W100 = 1.391–200…+750 °С0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)–50…+200 °С0,1 °С
термопара ТХК (L)–50…+750 °С0,1 °С
термопара ТЖК (J)–50…+900 °С 0,1 °С
термопара ТНН (N)–50…+1300 °С1 °С
термопара ТХА (K)–50…+1300 °С1 °С
термопара ТПП (S)0…+1750 °C1 °С
термопара ТПП (R)0…+1750 °C1 °С
термопара ТВР (А-1)0…+2500 °С1 °С
ток 0…5 мА0…100 %0,1 °С
ток 0…20 мA0…100 %0,1 °С
ток 4…20 мА0…100 %0,1 °С
напряжение 0…50 мВ0…100 %0,1 °С
напряжение 0…1 В0…100 %0,1 °С

Параметры искробезопасных цепей

ПараметрВходы 1…8Выходы 1…4
Напряжение холостого хода U05,9 В28,4 В
Ток короткого замыкания I0500 мА100 мА
Максимальная суммарная емкость С00,2 мкФ0,04 мкФ
Максимальная суммарная индуктивность L01 мГн1 мГн

Условия эксплуатации

Температура окружающего воздуха+1…+50 °С
Атмосферное давление86…106,7 кПа
Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги)не более 80 %

Варианты исполненеия:

ТРМ138В-Р
ТРМ138В-ИРРРРРРР
ТРМ138В-ИИИИИИРР
ТРМ138В-К
ТРМ138В-ИИРРРРРР
ТРМ138В-ССССРРРР
ТРМ138В-ССССКККК
ТРМ138В-С
ТРМ138В-ИИИИРРРР
ТРМ138В-ИИИИИИИР
ТРМ138В-И
ТРМ138В-ИИИРРРРР
