Термодат-29М6 — электронный регистратор температуры, аварийный сигнализатор с графическим 6″ дисплеем по 8, 12 или 24 каналам одновременно. Электронный самописец. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Опционально — Ethernet-разъем и Bluetooth-модуль. Прибор имеет от 12 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.
- 12 — 24 каналов
- Большой графический дисплей 6 дюймов
- Электронный самописец
- Входы: универсальные или для термопар
- Может иметь по 1 или 2 дополнительных аварийных реле на каждый входной канал
- USB-разъем
- Удобная настройка
- Энергонезависимая память
- Интерфейс для связи с компьютером RS485
- Диапазон температур эксплуатации +5…+45°С
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-29М6
- Входы:Восемь, двенадцать или двадцать четыре универсальных входа;
- Выходы:Реле с переключающимися контактами (7А, ~220В);
- Считывание архива:USB-разъем;
- Возможные опции:Ethernet-разъем, Bluetooth-модуль;
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В
- Потребляемая мощность:Не более 20 Вт;
- Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
- Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек; Восемь светодиодных индикаторов режима работы;
- Габаритные размеры:Блок индикации и управления: 230х135х90мм, Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
- Масса:Не более 3,5 кг;
- Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;
Описание

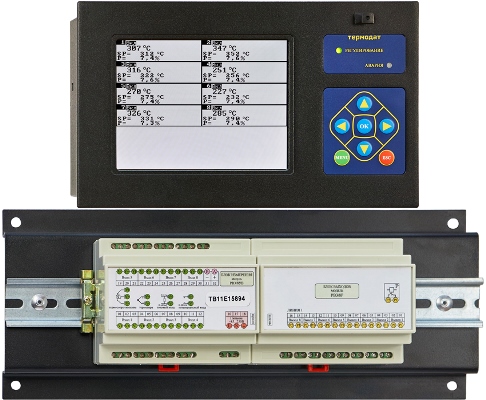

Термодат-29М6 — многоканальный электронный самописец для измерения и аварийной сигнализации температуры по восьми, двенадцати или двадцати четырем независимым каналам одновременно, оснащенный дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Исполнение в виде двух блоков блок индикации в металлическом корпусе с большим графическим 6 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Варианты исполнения ТЕРМОДАТ-29М6
| 29М6/2Р/485/8Gb/F-РВ/8УВ | 8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/8УВ/8Р | 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/8УВ/8Р/8Р | 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/12УВ | 12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/12УВ/12Р | 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/12УВ/12Р/12Р | 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F-РВ/24УВ | 24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/8УВ | 8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/8УВ/8Р | 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/8УВ/8Р/8Р | 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/12УВ | 12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Р | 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Р/12Р | 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth-РВ/24УВ | 24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ | 8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8Р | 8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8Р/8Р | 8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ | 12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Р | 12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Р/12Р | 12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
| 29М6/2Р/485/8Gb/F/Eth/Bt-РВ/24УВ | 24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet-разъем, Bluetooth-модуль |
