Термодат-12К6-D4

термодат 12к6 d4

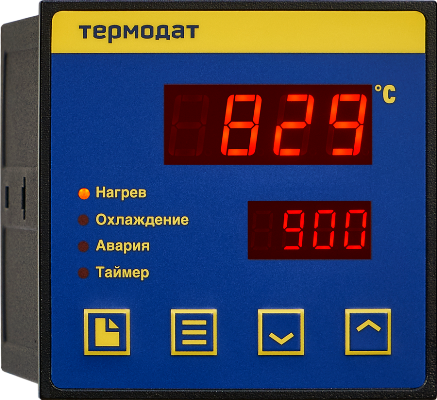

Термодат-12К6-D4 — одноканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами.  Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • ПИД-регулирование с автоматической настройкой коэффициентов
  • Универсальный вход
  • Логический (дискретный) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Две уставки
  • Возможность трехпозиционного регулирования с помощью задвижек с электроприводом
  • Таймер
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-12К6-D4

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, релейно-симисторный выход, транзисторный выход, аналоговый выход;
  • Закон регулирования:ПИД, Двухпозиционный, Трехпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:Металлический, для щитового монтажа;
  • Дисплей:Светодиодный, четырехразрядный (высота символов 14 и 10 мм); четыре светодиодных индикатора режима работы;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От -30ºС до +50ºС, влажность от 5 до 90%, без конденсации влаги;

Описание

Термодат-12К6-D4 – одноканальный ПИД-регулятор температуры, с возможностью регулирования процессами по двухпозиционному или трехпозиционному закону, оснащенный автоматическим таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж. Термодат-12К6-D4 оснащен дополнительными светодиодными индикаторами – для отображения температуры уставки, отображения текущего режима работы прибора и аварийной ситуации. Дискретный вход, предназначенный для включения и выключения регулирования или таймера. Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения ТЕРМОДАТ-12К6-D4

12К6-D4/1УВ/1В/2Р/1РС/1Т/1А/4851 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, интерфейс RS485
12К6-D4/1УВ/1В/2Р/1РС/1Т/1А/485/2М1 универсальный вход, 1 дискретный вход, 1 аналоговый выход, 2 реле, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, интерфейс RS485, архивная память
