Термодат-29Е6

термодат 29е6

Термодат-29Е6 — многоканальный регулятор температуры по программе и электронный самописец с графическим 6″ дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Опционально — Ethernet-разъем и Bluetooth-модуль. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

  • ПИД-регулятор температуры
  • Управление по программе
  • Электронный самописец
  • График температуры отображается на графическом дисплее 6 дюймов
  • 8 — 12 входных каналов (универсальные входы)
  • 8 — 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
  • 8 — 12 аварийных реле
  • 2 дополнительных аварийных реле на основном блоке
  • USB-разъем для подключения Flash-носителя
  • 2 блока
  • Энергонезависимая память 2 Мбайта
  • Интерфейс для связи с компьютером RS485
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-29Е6

  • Входы:Восемь или двенадцать универсальных входов;
  • Выходы:Реле, транзисторный выход, симисторный выход;
  • Считывание архива:USB-разъем;
  • Возможные опции:Ethernet-разъем, Bluetooth-модуль;
  • Закон регулирования:ПИД, двухпозиционный, регулирование по программе; трехпозиционный (не все модели);
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 20 Вт;
  • Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
  • Дисплей:Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек; Восемь светодиодных индикаторов режима работы;
  • Габаритные размеры:Блок индикации и управления: 230х135х90мм, Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
  • Масса:Не более 3,5 кг;
  • Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;

Описание

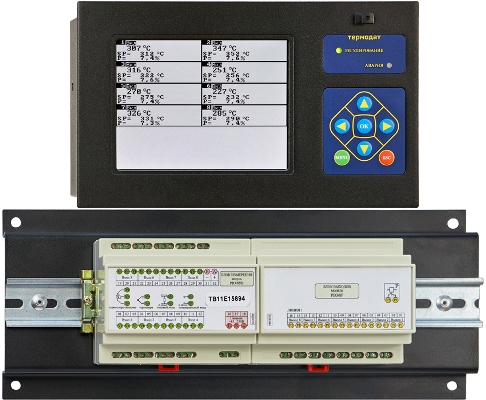

Термодат-29Е6 многоканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по восьми или двенадцати независимым каналам одновременно, оснащенный дополнительными светодиодными индикаторами и выходами, а также USB-разъемом для скачивания архива прибора на Flash-носитель. Методы управления нагревателем: ШИМ, РСП. Исполнение в виде двух блоков – блок индикации в металлическом корпусе с большим графическим 6 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения  ТЕРМОДАТ-29Е6

29Е6/2Р/485/8Gb/F-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/8УВ/8Т/8Р

8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/8УВ/8С/8Р

8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/12УВ/12Т/12Р

12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/12УВ/12С/12Р

12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F-РВ/12УВ/12Р/12Р-12А

12 универсальных входов, 12 реле, 12 аналоговых выходов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем

29Е6/2Р/485/8Gb/F/Eth-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/8УВ/8Т/8Р

8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/8УВ/8С/8Р

8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Т/12Р

12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/12УВ/12С/12Р

12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth-РВ/12УВ/12Р/12Р-12А

12 универсальных входов, 12 реле, 12 аналоговых выходов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8Т/8Р

8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/8УВ/8С/8Р

8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Т/12Р

12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12С/12Р

12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth

29Е6/2Р/485/8Gb/F/Eth/Bt-РВ/12УВ/12Р/12Р-12А

12 универсальных входов, 12 реле, 12 аналоговых выходов, 2 аварийных реле, интерфейс RS485, архивная память, USB-разъем, Ethernet, Bluetooth
