Реле твердотельное MD- xx

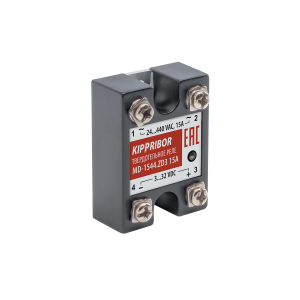

ОДНОФАЗНЫЕ ТВЕРДОТЕЛЬНЫЕ РЕЛЕ MD XX

Реле твердотельное MD- однофазные реле типа MD-xx44.ZD3 KIPPRIBOR являются наиболее бюджетный решением для коммутации маломощной резистивной и слабоиндуктивной нагрузки среди всего многообразия ТТР, представленных сегодня на рынке.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала 3…32 VDC.
  • Тип нагрузки и рекомендуемый предельный ток коммутации:
    • слаботочная резистивная нагрузка от 4 до 12 А (в зависимости от модификации);
    • маломощная слабоиндуктивная нагрузка от 0,5 до 1,5 А (в зависимости от модификации).
  • Максимальный ток нагрузки от 5 до 15 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 24…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник;
  • Оптимально подходят для коммутации цепей управления в системах ПИД- и ON/OFF-регулирования, управляемых приборами типа ТРМ500, ТРМ101, ТРМ210 или контроллерами ОВЕН ПЛК.
  • Совместно с приборами ОВЕН ТРМ12, ТРМ212, ТРМ148 и т.п. успешно применяются в котельной автоматике для управления исполнительными механизмами типа МЭО и электроприводами KIPVALVE DCL-05…DCL-20 и т.п.

Технические характеристики

ПараметрЗначение
Тип коммутируемого токаПеременный ток
Вид коммутируемой нагрузкиОднофазная
Трехфазная*
Допустимые схемы включения для трехфазной нагрузки«Звезда», «Звезда с нейтралью», «Треугольник»
Тип коммутируемой нагрузкиРезистивнаяИндуктивная
Коммутируемое напряжение24…440 VAC
Управляющий сигналДискретный сигнал напряжения 3…32 VDC
Пороги включения/выключенияПорог включения: 3 VDCПорог отключения: 1 VDC
Входное сопротивление900 Ом
Тип выходных силовых элементовСимисторы (TRIAC)
Вид коммутацииКоммутация при переходе через 0
Максимальное пиковое напряжение9 класс (900 VAC)
Потребляемый ток в цепи управления6…35 мА
Падение напряжения на реле в коммутируемой цепи≤1,6 VAC (во включенном состоянии)
Ток утечки в коммутируемой цепи≤10 мА
Время переключения реле≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации50 Гц
Сопротивление изоляции500 МОм (при 500 VDC)
Электрическая прочность изоляцииСоответствует стандартам UL1577 (2500 V в течение одной минуты)

* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.

Условия эксплуатации твердотельных реле серии MD-xx44.ZD3 (согласно ГОСТ 15150)

Температура окружающего воздуха-30…+70 °С
Атмосферное давление84…106,7 кПа
Относительная влажность≤ 80% (при +25 °С и ниже без конденсации влаги)

Варианты исполнения Реле твердотельное MD

Реле твердотельное MD-0544.ZD3 1-ф, тип MD, 5 А
Реле твердотельное MD-1044.ZD3 1-ф, тип MD, 10 А
Реле твердотельное MD-1544.ZD3 1-ф, тип MD, 15 А
