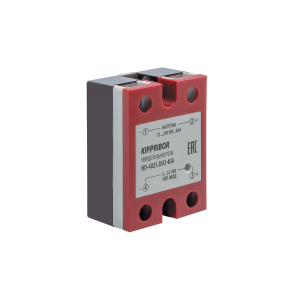

Реле твердотельное HD- однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 [M02] предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала 5…32 VDC.
  • Тип нагрузки и рекомендуемый предельный ток коммутации:
    • максимальный ток нагрузки от 10 до 40 А (в зависимости от модификации).
    • резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
    • маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
  • Коммутируемое напряжение 12…250 VDC.
  • Рекомендуемые области применения:
    • резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
    • индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
    • «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

Конструктивные особенности твердотельных реле серии HD-xx25.DD3 [M02]

Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:

  • Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
  • Транзисторный выходной силовой элемент обладает лучшим соотношением цена/качество и демонстрирует при этом достаточно высокие показатели по надежности коммутации нагрузки в рекомендуемом диапазоне токов.
  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HD-xx25.DD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

Технические характеристики

ПараметрЗначение
Тип коммутируемого токаПостоянный ток
Вид коммутируемой сетиОднофазная
Тип коммутируемой нагрузкиРезистивнаяИндуктивная
Коммутируемое напряжение12…250 VDC
Управляющий сигналДискретный сигнал напряжения 5…32 VDC
Входное сопротивление900 Ом
Пороги включения/выключенияПорог включения: 5 VDCПорог отключения: 1 VDC
Тип выходных силовых элементовТранзисторы
Максимальное пиковое напряжение4 класс (400 VAC)
Потребляемый ток в цепи управления5…35 мА
Падение напряжения на реле в коммутируемой цепи≤1,2 VAC
Ток утечки в коммутируемой цепи≤10 мА
Время переключения реле≤5 мс (при частоте 50 Гц)
Максимальная частота коммутации50 Гц
Сопротивление изоляции500 МОм (при 500 VDC)
Электрическая прочность изоляцииСоответствует стандартам UL1577 (2500 V в течение одной минуты)

Условия эксплуатации твердотельных реле серий HD-xx25.DD3 [M02] (согласно ГОСТ 15150)

Температура окружающего воздуха-30°…+70 °С
Атмосферное давление84…106,7 кПа
Относительная влажность≤80 % (при +25 °С и ниже без конденсации влаги)

Схемы подключения и габаритные размеры

shema vklyucheniya ttr serii hd hh25.dd3 red.

Схемы включения в цепь коммутации

gabaritnye 1

Варианты исполнения

Реле твердотельное HD- 1025.DD3 [M02], реле твердотельное 1-ф, тип HD, 10 А
Реле твердотельное HD- 2525.DD3 [M02], реле твердотельное 1-ф, тип HD, 25 А
Реле твердотельное HD- 4025.DD3 [M02], реле твердотельное 1-ф, тип HD, 40 А
