- Серия Altivar Machine ATV320 представлена преобразователями частоты со степенью защиты IP 20, предназначенными для регулируемых по скорости приводов с трехфазными синхронными и асинхронных двигателями, содержащими прикладные функции, актуальные для самого широкого круга применений, включая:
- Перемещение материалов
- Упаковка
- Текстильное производство
- Обработка материалов
- Исполнительные механизмы
- Подъемники Преобразователи серии Altivar Machinе ATV320 ориентированы на встраивание в машины и механизмы с простыми и повышенными требованиями к управлению двигателем и коммуникационным возможностям.

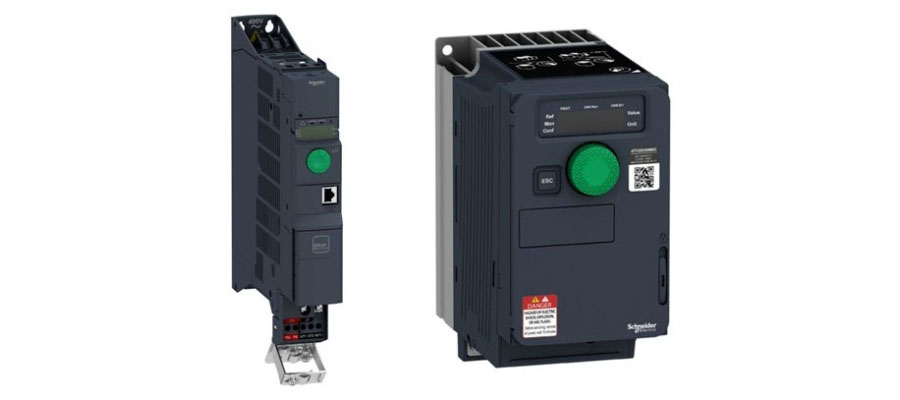

- Серия представлена 2вариантами исполнения: компактного и книжного
Выбор артикула для преобразователя частоты
Altivar Machine ATV320
- Преобразователи частоты с блоком управления компактного исполнения
- Преобразователи частоты с блоком управления книжного исполнения
| № по каталогу | Мощность двигателя | Линейный ток | Полная мощность | Макс. линейный ток к.з |
Макс. ток в устан. режим | Макс. переходный ток в течение в теч.60с |
Мощность, при макс.токе 240В | Масса, кг | ||
| 200 В | 240 В | 240 В | 240 В | |||||||
| кВт | л.с. | А | А | кВА | кА | А | А | Вт | ||
| Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС | ||||||||||
| ATV320U02M2C | 0,18 | 0,25 | 3,4 | 2,8 | 0,7 | 1 | 1,5 | 2,3 | 21,7 | 0,8 |
| ATV320U04M2C | 0,37 | 0,5 | 5,9 | 4,9 | 1,2 | 1 | 3,3 | 5 | 32,2 | 1 |
| ATV320U06M2C | 0,55 | 0,75 | 7,9 | 6,6 | 1,6 | 1 | 3,7 | 5,6 | 41,7 | 1,1 |
| ATV320U07M2C | 0,75 | 1 | 10 | 8,4 | 2 | 1 | 4,8 | 7,2 | 48,3 | 1,1 |
| ATV320U11M2C | 1,1 | 1,5 | 13,8 | 11,6 | 2,8 | 1 | 6,9 | 10,4 | 65,8 | 1,6 |
| ATV320U15M2C | 1,5 | 2 | 17,8 | 14,9 | 3,6 | 1 | 8 | 12 | 82,4 | 1,6 |
| ATV320U22M2C | 2,2 | 3 | 24 | 20,2 | 4,8 | 1 | 11 | 16,5 | 109,6 | 1,6 |
| Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМСвстроенным фильтром ЭМС | ||||||||||
| ATV320U04N4C | 0,37 | 0,5 | 2,1 | 1,6 | 1,4 | 5 | 1,5 | 2,3 | 28 | 1,2 |
| ATV320U06N4C | 0,55 | 0,75 | 2,8 | 2,2 | 1,9 | 5 | 1,9 | 2,9 | 33 | 1,2 |
| ATV320U07N4C | 0,75 | 1 | 3,6 | 2,8 | 2,4 | 5 | 2,3 | 3,5 | 38 | 1,2 |
| ATV320U11N4C | 1,1 | 1,5 | 5 | 3,8 | 3,3 | 5 | 3 | 4,5 | 47 | 1,3 |
| ATV320U15N4C | 1,5 | 2 | 6,4 | 4,9 | 4,2 | 5 | 4,1 | 6,2 | 61 | 1,3 |
| ATV320U22N4C | 2,2 | 3 | 8,7 | 6,6 | 5,7 | 5 | 5,5 | 8,3 | 76 | 2,1 |
| ATV320U30N4C | 3 | 4 | 11,1 | 8,4 | 7,3 | 5 | 7,1 | 10,7 | 94 | 2,1 |
| ATV320U40N4C | 4 | 5 | 13,7 | 10,6 | 9,2 | 5 | 9,5 | 14,3 | 112 | 2,2 |
| № по каталогу | Мощность двигателя | Линейный ток | Полная мощность | Макс. линейный ток к.з |
Макс. ток в устан. режим | Макс. переходный ток в течение в теч.60с |
Мощность, при макс.токе 240В | Масса, кг | ||
| 200 В | 240 В | 240 В | 240 В | |||||||
| кВт | л.с. | А | А | кВА | кА | А | А | Вт | ||
| Однофазное напряжение питания: 200 - 240 В, 50/60 Гц, со встроенным фильтром ЭМС | ||||||||||
| ATV320U02M2B | 0,18 | 0,25 | 3,4 | 2,8 | 0,7 | 1 | 1,5 | 2,3 | 25 | 2,4 |
| ATV320U04M2B | 0,37 | 0,5 | 6 | 5 | 1,2 | 1 | 3,3 | 5 | 38 | 2,5 |
| ATV320U06M2B | 0,55 | 0,75 | 7,9 | 6,7 | 1,6 | 1 | 3,7 | 5,6 | 42 | 2,5 |
| ATV320U07M2B | 0,75 | 1 | 10,1 | 8,5 | 2 | 1 | 4,8 | 7,2 | 51 | 2,4 |
| ATV320U11M2B | 1,1 | 1,5 | 13,6 | 11,5 | 2,8 | 1 | 6,9 | 10,4 | 64 | 2,9 |
| ATV320U15M2B | 1,5 | 2 | 17,6 | 14,8 | 3,6 | 1 | 8 | 12 | 81 | 2,9 |
| ATV320U22M2B | 2,2 | 3 | 23,9 | 20,1 | 4,8 | 1 | 11 | 16,5 | 102 | 2,9 |
| Трехфазное напряжение питания: 380 - 500 В, 50/60 Гц, со встроенным фильтром ЭМС | ||||||||||
| ATV320U04N4B | 0,37 | 0,5 | 2,1 | 1,6 | 1,4 | 5 | 1,5 | 2,3 | 27 | 2,5 |
| ATV320U06N4B | 0,55 | 0,75 | 2,8 | 2,2 | 1,9 | 5 | 1,9 | 2,9 | 31 | 2,6 |
| ATV320U07N4B | 0,75 | 1 | 3,6 | 2,7 | 2,3 | 5 | 2,3 | 3,5 | 37 | 2,6 |
| ATV320U11N4B | 1,1 | 1,5 | 5 | 3,8 | 3,3 | 5 | 3 | 4,5 | 50 | 2,5 |
| ATV320U15N4B | 1,5 | 2 | 6,5 | 4,9 | 4,2 | 5 | 4,1 | 6,2 | 63 | 2,5 |
| ATV320U22N4B | 2,2 | 3 | 8,7 | 6,6 | 5,7 | 5 | 5,5 | 8,3 | 78 | 3 |
| ATV320U30N4B | 3 | 4 | 11,1 | 8,4 | 7,3 | 5 | 7,1 | 10,7 | 100 | 3 |
| ATV320U40N4B | 4 | 5 | 13,7 | 10,5 | 9,1 | 5 | 9,5 | 14,3 | 125 | 3 |
| ATV320U55N4B | 5,5 | 7,5 | 20,7 | 14,5 | 12,6 | 22 | 14,3 | 21,5 | 233 | 7,5 |
| ATV320U75N4B | 7,5 | 10 | 26,5 | 18,7 | 16,2 | 22 | 17 | 25,5 | 263 | 7,5 |
| ATV320D11N4B | 11 | 15 | 36,6 | 25,6 | 22,2 | 22 | 27,7 | 41,6 | 403 | 8,7 |
| ATV320D15N4B | 15 | 20 | 47,3 | 33,3 | 28,8 | 22 | 33 | 49,5 | 480 | 8,8 |
Технические характеристики ALTIVAR
Machine 320
| Электрические характеристики | |
| Напряжение сети Us, В | 380…500 трёхфазное |
| Частота сети Fs, Гц | 50 |
| Характеристики привода | |
| Диапазон выходной частоты Fo, Гц | 0,1…599 |
| Перегрузочная способность % | 170…200 (номинального момента двигателя) |
| Законы управления двигателем Асинхронный | Скалярный закон U/f-регулирование (по 2 или 5 точкам). Векторное управление потоком без обратной связи по скорости: стандартный режим, энергосберегающий режим, работа без нагрузки. Квадратичный закон. Энергосберегающий режим (предназначенный для вентиляционных агрегатов) |
| Законы управления двигателем Синхронный | Векторное управление потоком в разомкнутой системе |
| Условия эксплуатации | |
| Степень защиты | IP20 |
| Относительная влажность % | до 95 без конденсации |
| Диапазон рабочих температур °C | -20…+40 |
| Функции преобразователя | |
| Количество функций | 150 |
| Функции безопасности | 5: STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed), SMS (Safe Maximum Speed), GDL (Guard Door Locking) |
| Аналоговые входы | 3 (конфигурируемые 0...20мА или +/-10В) |
| Дискретные входы | 6 |
| Аналоговые выходы | 1 (конфигурируемые 0...20мА или 0...10В) |
| Дискретные выходы | 1 |
| Релейные выходы | 2 |
| Коммуникационные возможности Встроенные / на заказ | Modbus, CANopen / DeviceNet, PROFIBUS DP V1, EtherNet/IP, Modbus TCP, EtherCat, ProfiNet, POWERLINK |
