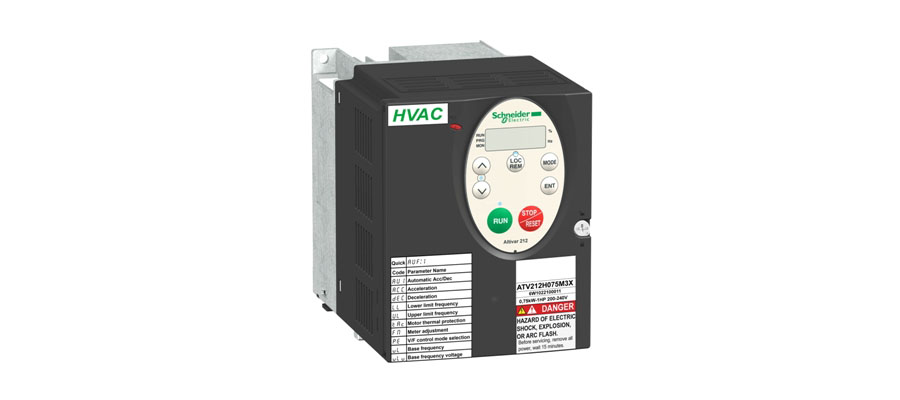

altivar 212
  • Преобразователь частоты, разработанный для применения в насосных, вентиляционных и компрессорных установках Мощность электродвигателей от 0.75 до 75 кВт
  • Интегрируется в системы управления зданиями (Building Management Systems (BMS))
  • Оснащен удобным для пользователя интерфейсом


Выбор артикула для преобразователя частоты

Altivar 212

№ по каталогу Мощность двигателя Линейный ток Полная мощность Макс.
линейный
ток к.з		 Макс. ток в устан. режим Макс.
переходный ток
в течение в теч60с		 Мощность, при макс.токе 240В Масса, кг
200 В 240 В 240 В 230 В
кВт л.с. А А кВА кА А А Вт
ATV 212H075M3X 0,75 1 3,3 2,7 1,1 5 4,6 5,1 63 1,8
ATV 212HU15M3X 1,5 2 6,1 5,1 2,1 5 7,5 8,3 101 1,8
ATV 212HU22M3X 2,2 3 8,7 7,3 3 5 10,6 11,7 120 1,8
ATV 212HU30M3X 3 - - 10 4,2 5 13,7 15,1 146 3,05
ATV 212HU40M3X 4 5 14,6 13 5,4 5 18,7 19,3 193 3,05
ATV 212HU55M3X 5,5 7,5 20,8 17,3 7,2 22 24,2 26,6 249 6,1
ATV 212HU75M3X 7,5 10 27,9 23,3 9,7 22 32 35,2 346 6,1
ATV 212HD11M3X 11 15 42,1 34,4 14,3 22 46,2 50,8 459 11,55
ATV 212HD15M3X 15 20 56,1 45,5 18,9 22 61 67,1 629 11,55
ATV 212HD18M3X 18,5 25 67,3 55,8 23,2 22 74,8 82,3 698 11,55
ATV 212HD22M3X 22 30 80,4 66,4 27,6 22 88 96,8 763 27,4
ATV 212HD30M3X 30 40 113,3 89,5 37,2 22 117 128,7 1085 38,65
№ по каталогу Мощность двигателя Линейный ток Полная мощность Макс.
линейный
ток к.з		 Макс. ток в устан. режиме Макс.
переходный ток
в течение в теч60с		 Мощность, при макс.токе 380В Масса, кг
380 В 480 В 380 В
кВт л.с. А А кВА кА А А Вт
ATV 212H075N4 0,75 1 1,7 1,4 1,1 5 2,2 2,4 55 2
ATV 212HU15N4 1,5 2 3,2 2,5 2,1 5 3,7 4 78 2
ATV 212HU22N4 2,2 3 4,6 3,6 3 5 5,1 5,6 103 2
ATV 212HU30N4 3 - 6,2 4,29 4,1 5 7,2 7,9 137 3,35
ATV 212HU40N4 4 5 8,1 6,4 5,3 5 9,1 10 176 3,35
ATV 212HU55N4 5,5 7,5 10,9 8,6 7,2 22 12 13,2 215 3,35
ATV 212HU75N4 7,5 10 14,7 11,7 9,7 22 16 17,6 291 6,45
ATV 212HD11N4 11 15 21,1 16,8 13,9 22 22,5 24,8 430 6,45
ATV 212HD15N4 15 20 28,5 22,8 18,7 22 30,5 33,6 625 11,65
ATV 212HD18N4 18,5 25 34,8 27,8 22,9 22 37 40,7 603 11,65
ATV 212HD22N4S 22 30 41,1 32,6 27,3 22 43,5 47,9 723 11,65
ATV 212HD22N4 22 30 41,6 33,1 27,3 22 43,5 47,9 626 26,4
ATV 212HD30N4 30 40 56,7 44,7 37,3 22 58,5 64,4 847 26,4
ATV 212HD37N4 37 50 68,9 54,4 45,3 22 79 86,9 976 38,1
ATV 212HD45N4 45 60 83,8 65,9 56,2 22 94 103,4 1253 38,1
ATV 212HD55N4 55 75 102,7 89 67,6 22 116 127,6 1455 55,4
ATV 212HD75N4 75 100 141,8 111,3 93,3 22 160 176 1945 55,4
№ по каталогу Мощность двигателя Линейный ток Полная мощность Макс.
линейный
ток к.з		 Макс. ток в устан. Режиме 380/460В Макс.
переходный ток
в течение в теч60с		 Масса, кг
380 В 480 В 380 В
кВт л.с. А А кВА кА А А
Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, с встроенным фильтром ЭМС категории C2 или C3
ATV 212W075N4 0,75 1 1,7 1,4 1,1 5 2,2 2,4 7
ATV 212WU15N4 1,5 2 3,2 2,5 2,1 5 3,7 4 7
ATV 212WU22N4 2,2 3 4,6 3,6 3 5 5,1 5,6 7
ATV 212WU30N4 3 - 6,2 4,9 4,1 5 7,2 7,9 9,65
ATV 212WU40N4 4 5 8,1 6,4 5,3 5 9,1 10 9,65
ATV 212WU55N4 5,5 7,5 10,9 8,6 7,2 22 12 13,2 9,65
ATV 212WU75N4 7,5 10 14,7 11,7 9,7 22 16 17,6 10,95
ATV 212WD11N4 11 15 21,2 16,9 14 22 22,5 24,8 30,3
ATV 212WD15N4 15 20 28,4 22,6 18,7 22 30,5 33,6 30,3
ATV 212WD18N4 18,5 25 34,9 27,8 23 22 37 40,7 37,4
ATV 212WD22N4 22 30 41,6 33,1 27,3 22 43,5 47,9 49,5
ATV 212WD30N4 30 40 56,7 44,7 37,3 22 58,5 64,4 49,5
ATV 212WD37N4 37 50 68,9 54,4 45,3 22 79 86,9 57,4
ATV 212WD45N4 45 60 83,8 65,9 55,2 22 94 103,4 57,4
ATV 212WD55N4 55 75 102,7 89 67,6 22 116 127,6 61,9
ATV 212WD75N4 75 100 141,8 111,3 93,3 22 160 176 61,9
Трехфазное напряжение питания 380 - 480 В, 50/60 Гц, с встроенным фильтром ЭМС категории С1
ATV 212W075N4C 0,75 1 1,7 1,4 1,1 5 2,2 2,4 7,5
ATV 212WU15N4C 1,5 2 3,2 2,6 2,1 5 3,7 4 7,5
ATV 212WU22N4C 2,2 3 4,6 3,7 3 5 5,1 5,6 7,5
ATV 212WU30N4C 3 - 6,2 5 4,1 5 7,2 7,9 10,55
ATV 212WU40N4C 4 5 8,2 6,5 5,4 5 9,1 10 10,55
ATV 212WU55N4C 5,5 7,5 11 8,7 7,2 22 12 13,2 10,55
ATV 212WU75N4C 7,5 10 14,7 11,7 9,7 22 16 17,6 11,85
ATV 212WD11N4C 11 15 21,1 16,7 13,9 22 22,5 24,8 38,5
ATV 212WD15N4C 15 20 28,4 22,8 18,7 22 30,5 33,6 38,5
ATV 212WD18N4C 18,5 25 34,5 27,6 22,7 22 37 40,7 45
ATV 212WD22N4C 22 30 41,1 33,1 27,1 22 43,5 47,9 58,5
ATV 212WD30N4C 30 40 58,2 44,4 38,3 22 58,5 64,4 58,5
ATV 212WD37N4C 37 50 68,9 54,4 45,3 22 79 86,9 77,4
ATV 212WD45N4C 45 60 83,8 65,9 55,2 22 94 103,4 77,4
ATV 212WD55N4C 55 75 102,7 89 67,6 22 116 127,6 88,4
ATV 212WD75N4C 75 100 141,8 111,3 93,3 22 160 176 88,4

Технические характеристики ALTIVAR 212

Электрические характеристики
Напряжение сети Us, В 380…480 трёхфазное
Частота сети Fs, Гц 50
Характеристики привода
Диапазон выходной частоты Fo, Гц 0,5…200
Перегрузочная способность % 120 (номинального момента двигателя)
Законы управления асинхронным двигателем Скалярный закон U/f-регулирование (по 2 точкам). Векторное управление потоком без обратной связи по скорости (вектор напряжения). Энергосберегающий режим
Условия эксплуатации
Степень защиты IP21
Относительная влажность % до 95 без конденсации
Диапазон рабочих температур °C -10…+40
Функции преобразователя
Количество функций 50
Количество предварительно заданных скоростей 7
Аналоговые входы 2 (конфигурируемый 0…10В или 0…20мА)
Дискретные входы 3
Аналоговые выходы 1 (конфигурируемый 0…10В или 0…20мА)
Дискретные выходы -
Релейные выходы 2 (1НО + 1 перекидной)
Встроенные / на заказ Modbus, METASYS N2, APOGEE FLN, BACnet / LONWORKS
