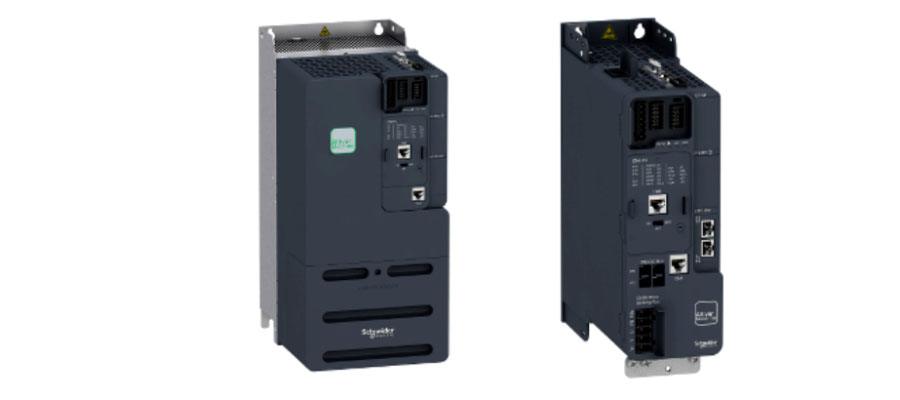

- Altivar Machine ATV340 является высокоэффективным преобразователем частоты со степенью защиты IP 20, предназначенным для управления трехфазными синхронными и асинхронными двигателями в разомкнутом и замкнутом контуре управления.
- Данные преобразователи содержат прикладные функции и инструменты для самого широкого круга применений, включая:
- упаковку
- перемещение материалов
- обработку материалов
- подъемно-транспортное оборудование .
- Преобразователь Altivar Machine ATV340 разработан для решения наиболее требовательных задач автоматизации и обеспечения производительности работы механизмов, сочетая простоту выбора, разработки и проектирования, ввода в эксплуатацию, массового производства машин и поддержку надежной работы механизмов, включая сервисы для производителей оборудования.
Выбор артикула для преобразователя частоты
Altivar Machine ATV340
- Преобразователи частоты модульного исполнения
- Преобразователи с модулем Ethernet для приводов с регулированием скорости
| № по каталогу | Мощность двигателя | Линейный ток | Полная мощность | Макс. линейный ток к.з |
Макс. продолж. ток | Макс. переходный ток в течение в теч2с |
Макс. переходный ток в течение в теч60с |
Масса, кг | |||
| HD | тяжелый режим | ||||||||||
| ND | нормальн. режим | 380 В | 480 В | 380 В | |||||||
| тип | кВт | л.с. | А | А | кВА | кА | А | А | А | ||
| Трехфазное питающее напряжение: 380...480 В, 50/60 Гц | |||||||||||
| ATV340U07N4 | HD | 0,75 | 1 | 3,4 | 2,6 | 2,2 | 5 | 2,2 | 4 | 3,3 | 1,7 |
| ND | 1,1 | 1,5 | 3,3 | 2,6 | 2,2 | 5 | 2,8 | 3,8 | 3,1 | ||
| ATV340U15N4 | HD | 1,5 | 2 | 6 | 4,9 | 4,1 | 5 | 4 | 7,2 | 6 | 1,7 |
| ND | 2,2 | 3 | 5,7 | 4,6 | 3,8 | 5 | 5,6 | 7,6 | 6,2 | ||
| ATV340U22N4 | HD | 2,2 | 3 | 8,4 | 6,6 | 5,5 | 5 | 5,6 | 10,1 | 8,4 | 1,8 |
| ND | 3 | 3 | 7,7 | 6,2 | 5,2 | 5 | 7,2 | 9,7 | 7,9 | ||
| ATV340U30N4 | HD | 3 | 3 | 10,7 | 8,5 | 7,1 | 5 | 7,2 | 13 | 10,8 | 2,1 |
| ND | 4 | 5 | 10,1 | 8,1 | 6,7 | 5 | 9,3 | 12,6 | 10,2 | ||
| ATV340U40N4 | HD | 4 | 5 | 13,4 | 10,6 | 8,8 | 5 | 9,3 | 16,7 | 14 | 2,2 |
| ND | 5,5 | 7 | 13,4 | 10,8 | 9 | 5 | 12,7 | 17,1 | 14 | ||
| ATV340U55N4 | HD | 5,5 | 7 | 20 | 16 | 13,3 | 22 | 12,7 | 22,9 | 19,1 | 2,9 |
| ND | 7,5 | 10 | 18 | 14,5 | 12,1 | 22 | 16,5 | 22,3 | 18,2 | ||
| ATV340U75N4 | HD | 7,5 | 10 | 25,6 | 20,4 | 17 | 22 | 16,5 | 29,7 | 24,8 | 3 |
| ND | 11 | 15 | 25,5 | 20,5 | 17 | 22 | 24 | 32,4 | 26,4 | ||
| ATV340D11N4 | HD | 11 | 15 | 34,7 | 27,7 | 23 | 22 | 24 | 43 | 36 | 9,5 |
| ND | 15 | 20 | 34 | 27,3 | 22,7 | 22 | 32 | 43 | 35,2 | ||
| ATV340D15N4 | HD | 15 | 20 | 44,9 | 35,7 | 29,7 | 22 | 32 | 58 | 48 | 9,5 |
| ND | 18,5 | 25 | 42,3 | 34 | 28,3 | 22 | 39 | 53 | 42,9 | ||
| ATV340D18N4 | HD | 18,5 | 25 | 54,7 | 43,4 | 36,1 | 22 | 39 | 70 | 59 | 10,2 |
| ND | 22 | 30 | 50 | 40,2 | 33,4 | 22 | 46 | 62 | 50,6 | ||
| ATV340D22N4 | HD | 22 | 30 | 63,5 | 50,6 | 42,1 | 22 | 46 | 83 | 69 | 10,2 |
| ND | 30 | 40 | 67,7 | 54,3 | 45,1 | 22 | 62 | 84 | 68,2 | ||
| № по каталогу | Мощность двигателя | Входной ток | Полная мощность | Ожид. линейный ток к.з |
Макс. продолж. ток | Макс. переходный ток в течение в теч2с |
Макс. переходный ток в течение в теч60с |
Масса, кг | |||
| HD | тяжелый режим | ||||||||||
| ND | нормальн. режим | 380 В | 480 В | 380 В | |||||||
| тип | кВт | л.с. | А | А | кВА | кА | А | А | А | ||
| Трехфазное питающее напряжение: 380...480 В, 50/60 Гц | |||||||||||
| ATV340U07N4E | HD | 0,75 | 1 | 3,4 | 2,6 | 2,2 | 5 | 2,2 | 4 | 3,3 | 1,7 |
| ND | 1,1 | 1,5 | 3,3 | 2,6 | 2,2 | 5 | 2,8 | 3,8 | 3,1 | ||
| ATV340U15N4E | HD | 1,5 | 2 | 6 | 4,9 | 4,1 | 5 | 4 | 7,2 | 6 | 1,7 |
| ND | 2,2 | 3 | 5,7 | 4,6 | 3,8 | 5 | 5,6 | 7,6 | 6,2 | ||
| ATV340U22N4E | HD | 2,2 | 3 | 8,4 | 6,6 | 5,5 | 5 | 5,6 | 10,1 | 8,4 | 1,8 |
| ND | 3 | 3 | 7,7 | 6,2 | 5,2 | 5 | 7,2 | 9,7 | 7,9 | ||
| ATV340U30N4E | HD | 3 | 3 | 10,7 | 8,5 | 7,1 | 5 | 7,2 | 13 | 10,8 | 2,1 |
| ND | 4 | 5 | 10,1 | 8,1 | 6,7 | 5 | 9,3 | 12,6 | 10,2 | ||
| ATV340U40N4E | HD | 4 | 5 | 13,4 | 10,6 | 8,8 | 5 | 9,3 | 16,7 | 14 | 2,2 |
| ND | 5,5 | 7 | 13,4 | 10,6 | 9 | 5 | 12,7 | 17,1 | 14 | ||
| ATV340U55N4E | HD | 5,5 | 7 | 20 | 16 | 13,3 | 22 | 12,7 | 22,9 | 19,1 | 2,9 |
| ND | 7,5 | 10 | 18 | 14,5 | 12,1 | 22 | 16,5 | 22,3 | 18,2 | ||
| ATV340U75N4E | HD | 7,5 | 10 | 25,6 | 20,4 | 17 | 22 | 16,5 | 29,7 | 24,8 | 3 |
| ND | 11 | 15 | 25,5 | 20,5 | 17 | 22 | 24 | 32,4 | 26,4 | ||
| ATV340D11N4E | HD | 11 | 15 | 34,7 | 27,7 | 23 | 22 | 24 | 43 | 36 | 9,5 |
| ND | 15 | 20 | 34 | 27,3 | 22,7 | 22 | 32 | 43 | 35,2 | ||
| ATV340D15N4E | HD | 15 | 20 | 44,9 | 35,7 | 29,7 | 22 | 32 | 58 | 48 | 9,5 |
| ND | 18,5 | 25 | 42,3 | 34 | 28,3 | 22 | 39 | 53 | 42,9 | ||
| ATV340D18N4E | HD | 18,5 | 25 | 54,7 | 43,4 | 36,1 | 22 | 39 | 70 | 59 | 10,2 |
| ND | 22 | 30 | 50 | 40,2 | 33,4 | 22 | 46 | 62 | 50,6 | ||
| ATV340D22N4E | HD | 22 | 30 | 63,5 | 50,6 | 42,1 | 22 | 46 | 83 | 69 | 10,2 |
| ND | 30 | 40 | 67,7 | 54,3 | 45,1 | 22 | 62 | 84 | 68,2 | ||
| ATV340D30N4E | HD | 30 | 40 | 54,8 | 48,3 | 40,2 | 50 | 61,5 | 92,25 | 92,25 | 27,9 |
| ND | 37 | 50 | 66,2 | 57,3 | 47,6 | 50 | 74,5 | 89,4 | 89,4 | ||
| ATV340D37N4E | HD | 37 | 50 | 67,1 | 59 | 49,1 | 50 | 74,5 | 111,75 | 111,75 | 28,4 |
| ND | 45 | 60 | 78,9 | 69,1 | 57,4 | 50 | 88 | 105,6 | 105,6 | ||
| ATV340D45N4E | HD | 45 | 60 | 81,4 | 71,8 | 59,7 | 50 | 88 | 132 | 132 | 56,4 |
| ND | 55 | 75 | 97,2 | 84,2 | 70 | 50 | 106 | 127,2 | 127,2 | ||
| ATV340D55N4E | HD | 55 | 75 | 98,9 | 86,9 | 72,2 | 50 | 106 | 159 | 159 | 57,9 |
| ND | 75 | 100 | 131,3 | 112,7 | 93,7 | 50 | 145 | 174 | 174 | ||
| ATV340D75N4E | HD | 75 | 100 | 131,3 | 112,7 | 93,7 | 50 | 145 | 217,5 | 217,5 | 58,4 |
| ND | 90 | 125 | 156,2 | 135,8 | 112,9 | 50 | 173 | 207,6 | 207,6 | ||
Технические характеристики ALTIVAR Machine 340
| Электрические характеристики | |
| Напряжение сети Us, В | 380…500 трёхфазное |
| Частота сети Fs, Гц | 50...60 |
| Характеристики привода | |
| Диапазон выходной частоты Fo Гц | 0,1…599 |
| Перегрузочная способность % | 170…220 (номинального момента двигателя) |
| Законы управления двигателем Асинхронный | Отношение U/F (2 точки, 5 точек, энергосберегающее, квадратичное) |
| Векторное управление потоком без датчика (стандартное, энергосберегающее) | |
| Управление по вектору напряжения без датчика, управление по вектору тока с датчиком, отношение U/F 5 точек, режим энергосбережения | |
| Законы управления двигателем Синхронный | Векторное управление потоком без датчика |
| Разомкнутое управление синхронным двигателем (с и без контроля останова), замкнутое управление синхронным двигателем, управление реактивным синхронным двигателем | |
| Условия эксплуатации | |
| Степень защиты | IP20 |
| Относительная влажность % | до 95 без конденсации |
| Диапазон рабочих температур °C | -20…+60 |
| Функции преобразователя | |
| Количество функций | более 150 |
| Функции безопасности | 5: STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed), SMS (Safe Maximum Speed), GDL (Guard Door Locking). |
| Аналоговые входы | 3: 1 биполярный дифференциальный ±10В, 1 с напряжением ±10 В и 1 с током (0-20 мA) |
| 2: 1 конфигурируется (напряжение/ток/термодатчик) и 1 биполярный дифференциальный ±10 В | |
| 3: конфигурируются на напряжение (0...±10 В) или ток (0-20 мA/4-20 мA), включая 2 для датчиков (пакетная передача данных,PT100,PT1000, или KTY84) | |
| Дискретные входы | 6: 4 конфигурируются (позитивная или негативная логика), 1 с каналом передачи датчика, 1x20 кГц импульсный вход |
| 8: 5 конфигурируются (позитивная или негативная логика) и 2 конфигурируются как дискретный вход или выход | |
| 8: конфигурируются (позитивная или негативная логика) | |
| Аналоговые выходы | 1: конфигурируется на напряжение (0...10 В) или ток (0-20 мA) |
| 2: конфигурируются на напряжение (0..10 В) или ток (0..20 мA) | |
| Дискретные выходы | 1: конфигурируется как напряжение или ток |
| 1: устанавливаемые | |
| 2: устанавливаемый | |
| Релейные выходы | 2: 1 с Н.О/Н.З контактами и 1 с Н.З контактом |
| 3: 1 с Н.О/Н.З и 2 с Н.З контактами | |
| Коммуникационные возможности Встроенные | 2 порта для последовательного канала Modbus |
| Сдвоенный порт для EthernetIP/ModbusTCP, 2 порта для последовательного канала Modbus | |
| Коммуникационные возможности на заказ | EthernetIP и шлейфовые соединения ModbusTCP, CANopenRJ45, Sub-D и пружинные, шлейфовое соединение CANopen RJ45, Sub-D, и пружинные зажимы PROFINET, ProfibusDPV1, EtherCATи DeviceNet зажимы PROFINET, Profibus DP V1, EtherCAT и DeviceNet. |
