ПД100И модели 1х3-R

ПД100И модели 1х3 R

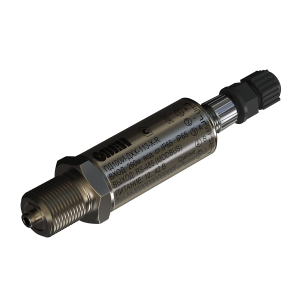

ПД100И модели 1х3-R — это цифровой датчик с интерфейсом RS-485 ОВЕН предназначен для измерения давления в системах с цифровым обменом, сложной конфигурации, с протяжёнными линиями связи, эфирными участками передачи данных. Отличительной особенностью преобразователя давления ОВЕН ПД100И с протоколом Modbus RTU является возможность прямого подключения к контроллерам и шлюзам.

Цифровой датчик представляет собой малогабаритный преобразователь давления с цельносварным, залитым компаундом корпусом с широким набором присоединительных штуцеров. Межповерочный интервал цифрового датчика давления ПД100И составляет 5 лет.

Использование цифрового преобразователя давления ПД100И модели 1х3-R освобождает аналоговые входы контроллеров для других задач, упрощает и удешевляет монтаж за счёт отсутствия модулей ввода и меньшего количества проводов, особенно при протяжённых линиях связи. Выходной сигнал цифрового датчика давления Modbus RTU по RS-485 позволяет передавать информацию напрямую в «облако».

При применении цифрового датчика давления с RS-485 ПД100И модели 1х3-R система становится стабильнее и «прозрачнее» для пуско-наладки и дальнейшей эксплуатации.

Основные характеристики цифрового датчика давления ПД100И модели 1х3-R

  • Верхний предел измеряемого давления (ВПИ) – от 0,04 до 4,0 МПа.
  • Выходной сигнал датчика давления Modbus RTU по интерфейсу RS-485.
  • Разрешающая способность преобразования менее 0,01% ВПИ.
  • Обновление данных в ячейке каждые 100 мс.
  • Повышенная устойчивость к агрессивным средам.
  • Пылевлагозащита IP65 цельносварного корпуса, залитого ко­мпаундом.
  • Ответная часть электроразъема М12 «под винты» в комплекте.
  • Увеличенный межповерочный интервал до 5 лет.

Технические характеристики ПД100И модели 1х3-R

НаименованиеЗначение
Выходной сигналRS-485 Modbus
Основная приведенная погрешность0,25 или 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды–40…+100 °С
Пылевлагозащита корпусаIP 65
Штуцер для подключения давленияM20×1,5 и G1/2 манометрической формы, G1/4
Габаритный размер (по высоте)не более 105 мм
Тип электрического соединителяразъём М12, 5-контактный, розетка «под винты» в комплекте
Межповерочный интервал5 лет / 4 года
Методика поверкиКУВФ.406230.100 МП
Устойчивость к механическим воздействиямгруппа N2 по ГОСТ Р 52931
Помехоустойчивостькласс А по ГОСТ30804.6.2-2013
Диапазон рабочих температур окружающего воздуха–40…+80 °С
Среднее время наработки на отказне менее 500 000 ч
Средний срок службы12 лет
Разрешающая способность измерения (АЦП) не менее0,01 % ВПИ
Напряжение питания (постоянного тока)10…42 В постоянного тока
Защита от обратной полярности напряжения питанияесть
Канал измерения давления
Верхний предел измерения (ВПИ)0,04…4,0 МПа
Перегрузка, не менее200 % от ВПИ
Постоянная времени экспоненциального фильтра1…255 сек
Параметры интерфейса RS-485
Скорости обмена9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связиModbus RTU
Входное сопротивление96 кОм (до 256 приборов в одной сети)
Гальваническое разделение цепей питания / RS-485есть, до 500 В

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Модификации ПД100И-ДАX-1X3-X-R

Модификации цифрового датчика абсолютного давления ПД100И

Модификации ПД100И-ДВX-1X3-X-R

Модификации цифрового датчика вакуумметрического давления ПД100И модели 1х3-R

Модификации ПД100И-ДИX-1X3-X-R

Модификации цифрового датчика избыточного давления ПД100И модели 1х3-R

Модификации ПД100И-ДИВX-1X3-X-R

Модификации цифрового датчика избыточно-вакуумметрического давления ПД100И модели 1х3-R

Варианты исполнения датчика ПД100И модели 1х3-R

ПД100И-ДА0,1-113-0,25-R ПД100И-ДИ0,4-183-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДА0,16-113-0,25-R ПД100И-ДИ0,6-183-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДА0,25-113-0,25-R ПД100И-ДИ0,6-113-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДА0,4-113-0,25-R ПД100И-ДИ0,6-113-0,5-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДА0,6-113-0,25-R ПД100И-ДИ1,0-183-0,5-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДА0,6-113-0,5-R ПД100И-ДИ1,0-173-0,5-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДА1,0-173-0,5-R ПД100И-ДИ1,0-183-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДА1,0-113-0,25-R ПД100И-ДИ1,0-113-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДА1,6-113-0,25-R ПД100И-ДИ1,0-113-0,5-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДА2,5-113-0,25-R ПД100И-ДИ1,6-113-0,25-R
Преобразователь повышенного качества абсолютного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДВ0,04-113-0,25-R ПД100И-ДИ1,6-113-0,5-R
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…1,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДВ0,1-183-0,25-R ПД100И-ДИ2,5-113-0,25-R
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДВ0,1-113-0,25-R ПД100И-ДИ2,5-183-0,25-R
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДВ0,1-173-0,5-R ПД100И-ДИ2,5-173-0,5-R
Преобразователь повышенного качества вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточного давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,04-113-0,25-R ПД100И-ДИВ0,05-113-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -50…+50 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,04-113-0,5-R ПД100И-ДИВ0,1-183-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…40 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,5% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/4′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,06-113-0,25-R ПД100И-ДИВ0,1-113-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…60 кПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,1-113-0,25-R ПД100И-ДИВ0,3-113-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,3 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,16-113-0,25-R ПД100И-ДИВ1,5-173-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+1,5 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,25-113-0,25-R ПД100И-ДИВ1,5-113-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…0,25 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485 Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+1,5 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
ПД100И-ДИ0,4-113-0,25-R
Преобразователь повышенного качества избыточного давления на диапазон 0…0,4 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом М12 5pin и основной погрешностью 0,25% ВПИ выход MODBUS по RS-485
