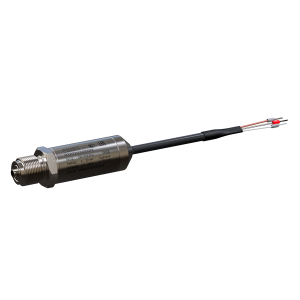

ПД100И-ДИ модели 1х7 Датчики ОВЕН представляют собой преобразователи давления с резьбовым присоединением к процессу и электроподключением с помощью гидрометрического кабеля. Данная модель имеет максимальную степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр.
Преобразователи данной модели применяются в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара применяются клеммные коробки ОВЕН КК-01, КК-02.
Основные характеристики
- Преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
- Верхний предел измеряемого давления (ВПИ) – ряд значений от 10 кПа до 4,0 МПа.
- Перегрузочная способность не менее 200 % ВПИ.
- Основная приведенная погрешность – 0,25; 0,5; 1,5 % ВПИ.
- Степень пылевлагозащиты защиты конструкции датчика – IP68.
Технические характеристики датчика ПД100И-ДИ
| Наименование | Значение |
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | Корпус: -40…+100 °С, кабель: -5…+80 °С |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Максимальная потребляемая мощность | не более 0,9 Вт |
| Защита от подачи напряжения питания обратной полярности | есть |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
| Степень защиты корпуса | IP68 |
| Диапазон рабочих температур окружающего воздуха | –20…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес датчика без упаковки / в упаковке / вес кабеля | 0,2 кг / 0,3 кг / 0,8 кг на 10 м |
| Штуцер для подключения к процессу | M20×1,5 манометрической формыG1/2 манометрической формыG1/4G1/2 торцевая мембранаМ24х1,5 торцевая мембрана |
| Тип электрического соединения | кабель гидрометрический (неразъёмно) |
| Габаритный размер (без кабеля), не более | 92×27 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Модификации ПД100И-ДИХ-1Х7
Модификации ПД100И-ДИВХ-1Х7
Модификации ПД100И-ДВХ-1Х7
Варианты исполнения
| ПД100И-ДИ 1,0-117-0,5.10 | ПД100И-ДИ 0,6-117-0,5.5 |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,9 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 5 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 1,0-117-0,25.10 | ПД100И-ДИ 0,1-177-0,5.2 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 10 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 0,04-127-0,5.15 | ПД100И-ДИ 0,6-177-0,5.3 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 3 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 0,04-147-0,5.5 | ПД100И-ДИ 0,6-177-0,5.5 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 6 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 1,0-147-0,25.10 | ПД100И-ДИ 1,0-177-0,5.6 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ 10 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 6 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 0,16-177-0,5.2 | ПД100И-ДВ 0,1-187-0,5.5 |
| Преобразователь повышенного качества избыточного давления на диапазон 0…0,16 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное |
| ПД100И-ДИ 1,6-177-0,5.10 | ПД100И-ДВ 0,1-127-0,5.5 |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,9 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение стандартное | Преобразователь повышенного качества избыточного давления на диапазон 0…0,1 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 2 метрами кабеля исполнение стандартное |
| ПД100И-ДИВ0,9-177-0,5.10 | |
| Преобразователь повышенного качества избыточно-вакуумметрического давления на диапазон -0,1…+0,9 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2′ с кабельным вводом IP68 выходным сигналом 4-20 мА основной погрешностью 0,5% ВПИ 10 метрами кабеля исполнение стандартное |
