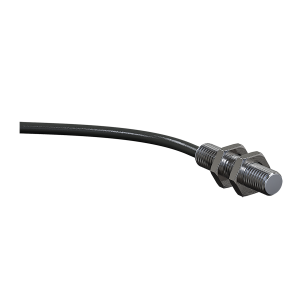

Индуктивные датчики PS2

Индуктивные датчики PS2

Индуктивные датчики PS2 являются усовершенствованным аналогом датчиков ВБ2 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчиков PS2

  • Увеличенное расстояние срабатывания.
  • Невозможность вывода из строя датчика при неверном подключении.
  • Подключение кабелем с лужеными выводами.
  • Устойчивость к помехам, создаваемым частотными приводами.

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

  • контроль работы автоматических линий и конвейеров;
  • контроль положения металлических объектов в пространстве;
  • контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Принцип действия индуктивных бесконтактных датчиков

Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).

Конструктивное исполнение PS2

Тип корпусаПараметры корпусаДлина L, ммРасстояние срабатывания, мм
08MРезьба М8×1
Материал – латунь
33
50
2
3
5
12MРезьба М12×1
Материал – латунь
33
50
55
68
73
80
2
4
8
10
18МРезьба М18×1
Материал – латунь
53
68
12

Модификации

Модификации PS2

Аксессуары

Для датчиков со способом подключения «С» (разъем) требуется приобретение разъема с кабельным выводом. Возможность изготовления и стоимость кабель-разъемов предоставляется по запроcу.

Варианты исполнения Индуктивные датчики PS2

PS2-08M33-3N21-KPS2-12M33-2B31-KPS2-12M33-2B21-K
PS2-12M55-4N11-KPS2-12M80-8N11-BPS2-12M50-2B21-C4
PS2-08M33-2B21-КPS2-12M50-4N41-C4PS2-08M33-5N41-К
PS2-08M50-3N31-KPS2-08M33-3B11-КPS2-08M33-3B21-К
PS2-08M50-2B21-КPS2-12M55-4B11-KPS2-08M50-3B41-К
PS2-08M50-3N21-KPS2-08M50-3B31-КPS2-08M33-2B31-К
PS2-08M33-3N11-КPS2-12M33-4B21-KPS2-12M73-10N11-Z
PS2-12M33-8N21-KPS2-08M33-5N31-КPS2-12M55-8N11-K
PS2-12M73-8N11-ZPS2-12M33-8N31-KPS2-08M33-5N11-К
PS2-12M33-4N21-KPS2-12M33-2B11-KPS2-08M33-5N21-К
PS2-08M33-3B31-КPS2-08M33-3B41-КPS2-12M33-2B41-K
PS2-12M50-2B11-C4PS2-12M33-4N11-KPS2-12M33-4B11-K
PS2-12M50-2B31-C4PS2-08M50-5N21-КPS2-12M55-8N61-K
PS2-12M55-4B61-KPS2-12M50-4B11-C4PS2-12M55-8N21-K
PS2-08M50-3B11-КPS2-12M50-4N21-C4PS2-12M33-4B31-K
PS2-12M33-4B41-KPS2-12M50-2B41-C4PS2-12M50-4N31-C4
PS2-08M50-5N31-КPS2-08M50-5N41-КPS2-08M50-3B21-К
PS2-12M33-4N41-KPS2-18M53-12B21-КPS2-12M33-8N41-K
PS2-12M68-8N21-C4PS2-12M33-8N11-KPS2-12M50-4N11-C4
PS2-08M33-2B11-КPS2-12M33-4N31-K
PS2-08M50-5N11-КPS2-12M50-8N11-C4
