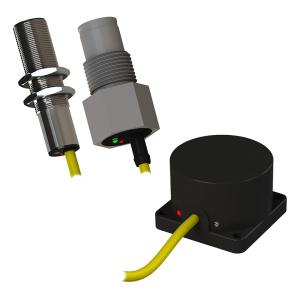

Емкостные датчики ВБ1

Емкостные датчики ВБ1

Емкостные датчики ВБ1 предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от индуктивных датчиков емкостные датчики могут реагировать на металлические и неметаллические объекты.

Применение бесконтактных емкостных датчиков

Разнообразие объектов воздействия, вызывающих срабатывание емкостных выключателей, обуславливает широкий спектр их применения.

Емкостные бесконтактные датчики применяются в станкостроении, машиностроении, деревообработке, металлургии, фармацевтике, бумажной и пищевой промышленностях и других сферах, где необходим постоянный контроль положения объектов либо проверки продукции на брак.

Наиболее широко емкостные датчики применяются в системах, где необходимы:

  • контроль уровня наполнения резервуаров, емкостей, контейнеров сыпучими и жидкими материалами;
  • контроль уровня содержимого в упаковке или таре;
  • сигнализация разрыва лент;
  • подсчет и позиционирование объектов любого рода.

Функциональная схема

Принцип действия емкостных бесконтактных датчиков основан на изменении электрической емкости конденсатора, в зону которого попадает объект. При подаче питания перед активной зоной датчика, представляющую собой поверхность «развернутого» конденсатора, возникает электрическое поле, которое является зоной чувствительности датчика. При попадании в эту зону какого-либо материала с диэлектрической проницаемостью больше единицы емкость конденсатора увеличивается, и, соответственно, изменяется состояние выхода датчика.

Принцип действия емкостных бесконтактных датчиков

Модификации

Модификации ВБ1

Аксессуары

Для датчиков со способом подключения «С» (разъем) требуется приобретение разъема с кабельным выводом. Возможность изготовления и стоимость кабель-разъемов предоставляется по запроcу.

Варианты исполнения Емкостные датчики ВБ1

ВБ1.18М.75.10.1.1.КВБ1.18М.90.5.4.1.ВВБ1.30М.115.20.4.1.Т
ВБ1.30М.65.20.2.1.КВБ1.30М.85.20.7.4.С27ВБ1.30М.53.10.1.1.К
ВБ1.18М.75.10.3.1.КВБ1.33.ХХ.30.1.1.С4ВБ1.30М.80.10.2.1.Z
ВБ1.30М.65.10.1.1.КВБ1.30М.65.10.3.1.КВБ1У.G3/4.80.3.3.1.Z
ВБ1.30М.65.20.7.4.КВБ1.30М.80.10.1.1.ZВБ1.30М.115.10.4.1.Т
ВБ1.30М.80.10.3.1.ВВБ1.18М.90.10.1.1.ZВБ1.30М.80.20.4.1.Z
ВБ1.30М.65.10.2.1.КВБ1.30М.80.20.2.1.ZВБ1.18М.90.5.2.1.Z
ВБ1.18М.90.5.2.1.ВВБ1П.30М.130.8.12.5.ZВБ1.30М.115.20.2.1.Т
ВБ1.30М.65.20.3.1.КВБ1П.30М.130.15.12.5.ZВБ1.18М.90.10.3.1.Z
ВБ1.18М.90.10.2.1.ВВБ1.30М.80.20.1.1.ZВБ1.30М.80.20.8.4.Z
ВБ1.18М.90.10.4.1.ВВБ1.18М.75.5.4.1.КВБ1.30М.53.10.4.1.К
ВБ1.30М.80.20.2.1.ВВБ1.30М.80.20.7.4.ZВБ1У.G3/4.85.3.4.1.С4
ВБ1.18М.90.10.1.1.ВВБ1У.G3/4.80.3.2.1.ZВБ1.30М.115.10.2.1.Т
ВБ1.18М.90.5.1.1.ВВБ1У.G3/4.80.3.1.1.ZВБ1УТ.G3/4.85.х.1.5.C4
ВБ1.30М.80.20.3.1.ВВБ1.30М.80.20.3.1.ZВБ1.30М.53.20.3.1.К
ВБ1.18М.75.5.2.1.КВБ1.18М.90.5.1.1.ZВБ1.30М.80.20.4.1.В
ВБ1.30М.80.20.7.4.ВВБ1.33.ХХ.30.4.1.КВБ1.33.хх.30.5.1.К
ВБ1.33.ХХ.30.3.1.КВБ1У.G3/4.85.3.2.1.С4ВБ1.18М.90.5.3.1.В
ВБ1.18М.75.5.1.1.КВБ1.30М.115.10.3.1.ТВБ1.30М.53.10.2.1.К
ВБ1.18М.75.10.4.1.КВБ1.30М.53.20.4.1.КВБ1.30М.80.10.4.1.В
ВБ1.30М.65.20.4.1.КВБ1.30М.115.20.1.1.ТВБ1.30М.80.10.3.1.Z
ВБ1.33.ХХ.30.2.1.КВБ1.18М.75.5.3.1.КВБ1У.G3/4.80.3.4.1.Z
ВБ1.33.ХХ.30.1.1.КВБ1.18М.90.10.2.1.ZВБ1УТ.G3/4.85.х.1.51.C4
ВБ1.18М.90.10.3.1.ВВБ1.33.хх.30.6.1.КВБ1.30М.53.20.1.1.К
ВБ1.30М.65.20.1.1.КВБ1.30М.53.10.3.1.КВБ1.30М.115.20.3.1.Т
ВБ1.18М.75.10.2.1.КВБ1.30М.80.10.4.1.ZВБ1.18М.90.5.3.1.Z
ВБ1.30М.80.10.2.1.ВВБ1.30М.115.10.1.1.ТВБ1.18М.90.10.4.1.Z
ВБ1.30М.65.20.8.4.КВБ1УТ.G3/4.85.х.1.55.C4ВБ1.30М.65.10.4.1.К
ВБ1.30М.80.20.8.4.ВВБ1.30М.53.20.2.1.КВБ1.30М.85.20.8.4.С27
ВБ1.30М.80.10.1.1.ВВБ1.18М.90.5.4.1.ZВБ1У.G3/4.80.3.1.5.Z
