Термодат-25К5

термодат 25к5

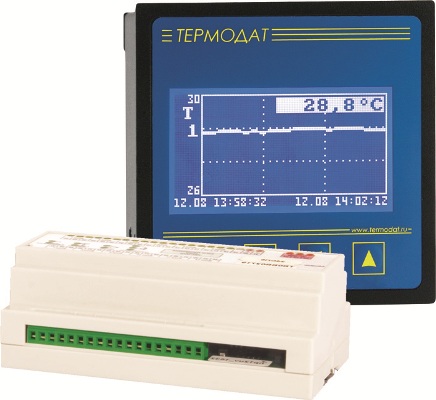

Термодат-25К5 — многоканальный ПИД-регулятор температуры и электронный самописец с графическим 3,5″ дисплеем. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор температуры
  • Электронный самописец
  • 8 — 12 входных каналов
  • 8 — 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
  • 8 — 12 аварийных реле
  • Универсальные входы
  • 2 дополнительных аварийных реле на блоке индикации и управления
  • Графический дисплей
  • 2 блока
  • Энергонезависимая память 2 Мбайта
  • Интерфейс для связи с компьютером RS485
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-25К5

  • Входы:Восемь или двенадцать универсальных входов;
  • Выходы:  Реле, транзисторные выходы, симисторные выходы;
  • Закон регулирования:Двухпозиционный, ПИД;
  • Диапазон температур измерения:От -270°С до 1372°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 20 Вт;
  • Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
  • Масса:Не более 2,2 кг;
  • Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;

Описание

Термодат-25К5 — многоканальный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по восьми или двенадцати независимым каналам одновременно. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в виде двух блоков, блок индикации в металлическом корпусе с графическим 3,5 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения ТЕРМОДАТ-25К5
25К5/2Р/485/4М-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/8УВ/8Т/8Р

8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/8УВ/8С/8Р

8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/12УВ/12Т/12Р

12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/12УВ/12С/12Р

12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25К5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А

12 универсальных входов, 12 аналоговых выходов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
