Термодат-25М5

термодат 25м5

Термодат-25М5 —  электронный регистратор температуры, аварийный сигнализатор и позиционный регулятор с графическим 3,5″ дисплеем по 8, 12 или 24 каналам одновременно. Электронный самописец. Прибор имеет от 8 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • 8 — 24 каналов
  • Графический дисплей
  • Электронный самописец
  • Может иметь по 1 или 2 дополнительных аварийных реле на каждый входной канал
  • Удобная настройка
  • Энергонезависимая память 2 Мбайта
  • Интерфейс для связи с компьютером RS485
  • Диапазон температур эксплуатации +5…+45°С
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-25М5

  • Входы:Восемь, двенадцать или двадцать четыре универсальных входа;
  • Выходы:Реле с переключающимися контактами (7А, ~220В);
  • Закон регулирования:Двухпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В
  • Потребляемая мощность:Не более 20 Вт;
  • Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
  • Масса:Не более 2,2 кг;
  • Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;

Описание

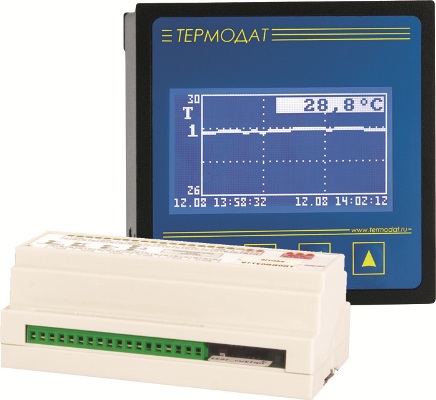

Термодат-25М5 — многоканальный электронный самописец для измерения и аварийной сигнализации или позиционного регулирования температуры по восьми, двенадцати или двадцати четырем независимым каналам одновременно. Исполнение в виде двух блоков – блок индикации в металлическом корпусе с графическим 3,5 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения ТЕРМОДАТ-25М5
25М5/2Р/485/4М-РВ/8УВ

8 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/8УВ/8Р

8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/8УВ/8Р/8Р

8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/12УВ

12 универсальных входов, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/12УВ/12Р

12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/12УВ/12Р/12Р

12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

25М5/2Р/485/4М-РВ/24УВ

24 универсальных входа, 2 аварийных реле, интерфейс RS485, архивная память
