Термодат-17Е6

термодат 17е6

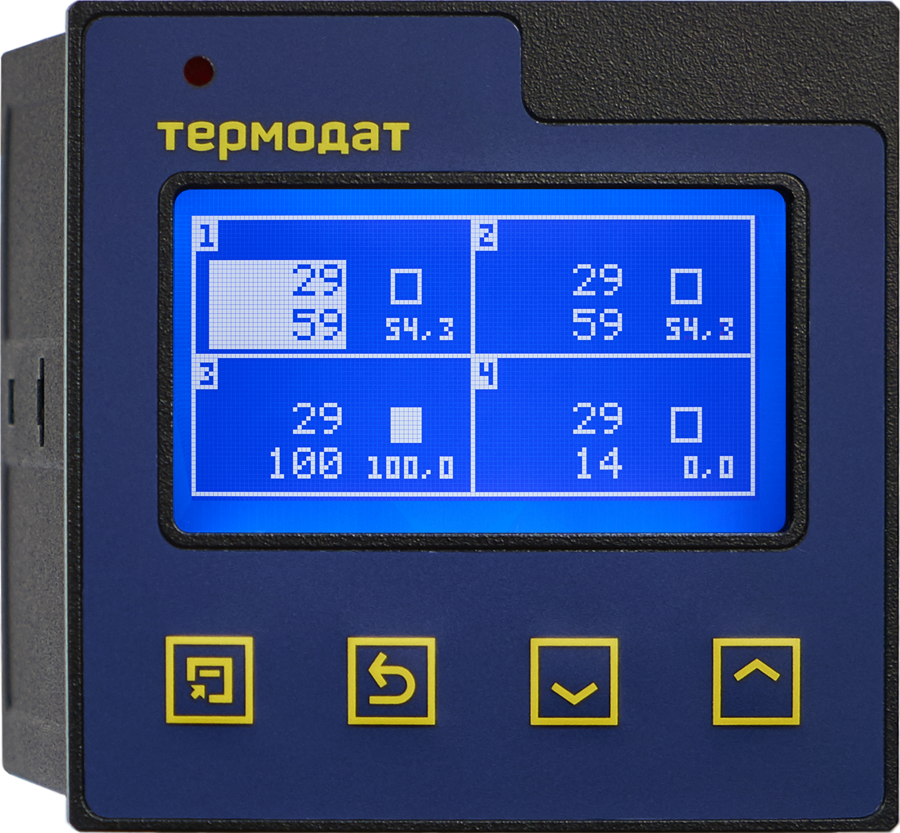

Термодат-17Е6 — двух- или четырехканальный регулятор температуры по программе и электронный самописец с графическим 3,5″ дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • 2 или 4 входных канала
  • ПИД-регулятор, регулятор по программе
  • Электронный самописец
  • Графический дисплей
  • ПИД-закон регулирования, автоматическая настройка коэффициентов
  • Универсальный вход
  • Логический (цифровой) вход
  • Выходы: релейный, симисторный, транзисторный, аналоговый
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-17Е6

  • Входы:Два или четыре универсальных входа, один дискретный вход;
  • Выходы:Реле, транзисторный выход, симисторный выход;
  • Закон регулирования:ПИД, двухпозиционный, регулирование по программе;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:   Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Описание

Термодат-17Е6 регулятор температуры по программе и электронный самописец, с возможностью регулирования по двум или четырем независимым каналам одновременно, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Варианты исполнения ТЕРМОДАТ-17Е6

17Е6/2УВ/1В/2Т/2Р/1Р/485/4М

2 универсальных входа, 1 дискретный вход, 3 реле, 2 транзисторных выхода, интерфейс RS485, архивная память

17Е6/4УВ/4Р/1Р/485/4М

4 универсальных входа, 1 дискретный вход, 5 реле, интерфейс RS485, архивная память

17Е6/4УВ/4Т/1Р/485/4М

4 универсальных входа, 1 дискретный вход, 4 транзисторных выхода, 1 реле, интерфейс RS485, архивная память

17Е6/4УВ/4С/1Р/485/4М

4 универсальных входа, 1 дискретный вход, 4 симисторных выхода, 1 реле, интерфейс RS485, архивная память
