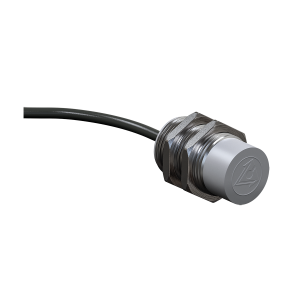

Емкостные датчики PS1

Емкостные датчики PS1

Емкостные датчики PS1 являются усовершенствованным аналогом емкостных датчиков ВБ1 и предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от индуктивных датчиков емкостные датчики могут реагировать на металлические и неметаллические объекты.

Особенности датчиков PS1

  • Увеличенное расстояние срабатывания.
  • Невозможность вывода из строя датчика при неверном подключении.
  • Подключение кабелем с лужеными выводами.
  • Устойчивость к помехам, создаваемым частотными приводами.

Применение бесконтактных емкостных датчиков

Разнообразие объектов воздействия, вызывающих срабатывание емкостных выключателей, обуславливает широкий спектр их применения.

Емкостные бесконтактные датчики применяются в станкостроении, машиностроении, деревообработке, металлургии, фармацевтике, бумажной и пищевой промышленностях и других сферах, где необходим постоянный контроль положения объектов либо проверки продукции на брак.

Наиболее широко емкостные датчики применяются в системах, где необходимы:

  • контроль уровня наполнения резервуаров, емкостей, контейнеров сыпучими и жидкими материалами;
  • контроль уровня содержимого в упаковке или таре;
  • сигнализация разрыва лент;
  • подсчет и позиционирование объектов любого рода.

Функциональная схема

Принцип действия емкостных бесконтактных датчиков основан на изменении электрической емкости конденсатора, в зону которого попадает объект. При подаче питания перед активной зоной датчика, представляющую собой поверхность «развернутого» конденсатора, возникает электрическое поле, которое является зоной чувствительности датчика. При попадании в эту зону какого-либо материала с диэлектрической проницаемостью больше единицы емкость конденсатора увеличивается, и, соответственно, изменяется состояние выхода датчика.

Принцип действия емкостных бесконтактных датчиков

Конструктивное исполнение PS1

Тип корпусаПараметры корпусаДлина L, ммРасстояниесрабатывания, мм
30МРезьба М30×1,5
Материал – латунь
53
65
80
85
115
20

Модификации

Модификации PS1

Аксессуары

Для датчиков со способом подключения «С» (разъем) требуется приобретение разъема с кабельным выводом. Возможность изготовления и стоимость кабель-разъемов предоставляется по запроcу.

Варианты исполнения Емкостные датчики PS1

PS1-30M65-20N11-KPS1-30М85-20N11-С4
PS1-30М85-20N11-BPS1-30М53-20N11-К
PS1-30М80-20N11-ZPS1-30M80-20N11-B
PS1-30M115-20N11-T

Для запроса стоимости можете воспользоваться кнопкой «Запросить счет», либо задать нам вопрос в комментариях, или написать на почту tehatm@inbox.ru


Цены по запросу на почту:

tehatm@inbox.ru
