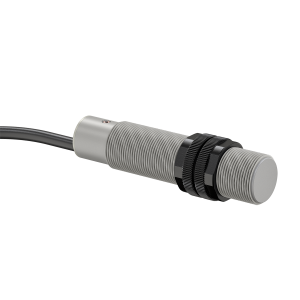

Датчики KIPPRIBOR серии CAP емкостные бесконтактные в цилиндрическом корпусе – это электронные устройства, которые состоят из чувствительного элемента, представляющего собой обкладки конденсатора, и электронной схемы, обрабатывающей получаемый от чувствительного элемента сигнал. Электронная «начинка» реагирует на возникновение объекта в зоне действия чувствительного элемента и выдает управляющее воздействие на выходной элемент датчика, изменяя его состояние. Датчики изготовлены в корпусе из пластика.
Корпус датчиков KIPPRIBOR CAP изготовлен из PBT-пластика, относящегося к группе реактопластичных полимеров. Применение PBT-пластика наделяет корпус такими характеристиками как высокая прочность, низкий коэффициент температурного расширения, стойкость к органическим растворителям, слабым кислотам и щелочам. В процессе изготовления изделий из реактопласта происходит скрепление молекулярной структуры материала, что и обеспечивает высокие прочностные характеристики и термостойкость. Таким образом, емкостные датчики KIPPRIBOR могут эксплуатироваться в сложных условиях, обладают повышенной стойкостью к механическим нагрузкам, воздействию высоких температур и агрессивных сред.
Высокая дальность действия (до 30 мм) – еще один фактор, определяющий конкурентное преимущество датчиков KIPPRIBOR серии CAP над предложениями конкурентов, чьи датчики, как правило, имеют расстояние дальности действия до 25 мм.
Помимо этого, емкостные датчики CAP c кабельным выводом способны обнаруживать объекты практически из любого материала (металлы, пластики и прочие диэлектрические материалы, органика, жидкости); не имеет значение структура объекта (твердая/жидкая однородная масса, гранулы, порошкообразное вещество); могут «видеть сквозь стену».
Емкостные бесконтактные датчики KIPPRIBOR серии CAP применяются в оборудовании пищевого, химического, полиграфического производства, фасовочных линиях, аппаратах дозирования и контроля.
Технические характеристики Датчики KIPPRIBOR серии CAP
Датчики с кабельным выводом
| Параметр | Значение | Значение | Значение | Значение |
| Модификация | CAP18*-**.****.U1.K | CAP18*-**.****.U9.K | CAP30*-**.****.U1.K | CAP30*-**.****.U9.K |
| Напряжение питания | 10…30 VDC | 20…250 VAC/VDC | 10…30 VDC | 20…250 VAC/VDC |
| Диаметр корпуса | 18 мм | 18 мм | 30 мм | 30 мм |
| Расстояние дальности действия (Sn) | 16 мм (утапливаемое исп.) 25 мм (неутапливаемое исп.) | 8 мм (утапливаемое исп.) 15 мм (неутапливаемое исп.) | 20 мм (утапливаемое исп.) 30 мм (неутапливаемое исп.) | 20 мм (утапливаемое исп.) 25 мм (неутапливаемое исп.) |
| Гистерезис | 15% от Sr* | 15% от Sr* | 15% от Sr* | 15% от Sr* |
| Точность повторения | ≤5% от Sr | ≤1% от Sr | ≤5% от Sr | ≤1% от Sr |
| Максимальный ток нагрузки | 300 мА | 200 мА | 300 мА | 200 мА |
| Ток утечки | ≤0,01 мА | ≤2,5 мА | ≤0,01 мА | ≤2,5 мА |
| Падение напряжения | ≤ 2 V | ≤ 10 VAC / ≤ 8 VDC | ≤ 2 V | ≤ 10 VAC / ≤ 8 VDC |
| Максимальная частота срабатывания | 100 Гц | 25 Гц (при AC питании) 40 Гц (при DC питании) | 100 Гц | 25 Гц (при AC питании) 40 Гц (при DC питании) |
| Вермя отклика | 1,5 мс | 10 мс | 1,5 мс | 10 мс |
| Степень защиты | IP67 | IP67 | IP67 | IP67 |
| Защита от короткого замыкания | Есть | Есть | Есть | Есть |
| Защита от обратной олярности | Есть (датчики постоянного тока) | Есть (датчики постоянного тока) | Есть (датчики постоянного тока) | Есть (датчики постоянного тока) |
| Индикация срабатывания | Желтый светодиод | Желтый светодиод | Желтый светодиод | Желтый светодиод |
| Температура окружающей среды | — 25…+70 °С | — 25…+70 °С | — 25…+70 °С | — 25…+70 °С |
| Материал корпуса | PBT- пластик | PBT- пластик | PBT- пластик | PBT- пластик |
| Электрическое подключение | Кабельный вывод 2 м | Кабельный вывод 2 м | Кабельный вывод 2 м | Кабельный вывод 2 м |
*– Расстояние дальности действия конкретного датчика, измеренное при номинальной температуре, номинальном напряжения питания и определенных условиях монтажа.
Датчики с разъемом
| Параметр | Значение | Значение |
| Модификация | CAP18*-**.****.U1.E | CAP30*-**.****.U1.E |
| Диаметр корпуса | 18 мм | 30 мм |
| Расстояние дальности действия (Sn) | 16 мм, 25 мм | 20 мм, 30 мм |
| Напряжение питания | 10…30 VDC | 10…30 VDC |
| Гистерезис | 15% от Sr* | 15% от Sr* |
| Точность повторения | ≤5% от Sr | ≤5% от Sr |
| Максимальный ток нагрузки | 300 мА | 300 мА |
| Ток утечки | ≤0,01 мА | ≤0,01 мА |
| Падение напряжения | ≤ 2 V | ≤ 2 V |
| Максимальная частота срабатывания | 100 Гц | 100 Гц |
| Вермя отклика | 1,5 мс | 1,5 мс |
| Степень защиты | IP67 | IP67 |
| Защита от короткого замыкания | Есть | Есть |
| Защита от обратной олярности | Есть | Есть |
| Индикация срабатывания | Желтый светодиод | Желтый светодиод |
| Температура окружающей среды | — 25…+70 °С | — 25…+70 °С |
| Материал корпуса | PBT- пластик | PBT- пластик |
Модификации
Варианты исполнения Датчики KIPPRIBOR серии CAP
| CAP30-80.20P4.U1.K | CAP30M-90.30P1.U1.E | CAP30-90.20N1.U1.E |
| CAP18-80.16N1.U1.K | CAP18M-80.25P1.U1.K | CAP18M-80.15C2.U9.K |
| CAP30M-80.30N4.U1.K | CAP18-90.16N4.U1.E | CAP30-90.20P4.U1.E |
| CAP30-90.20N2.U1.E | CAP30-80.20N2.U1.K | CAP18M-80.25P2.U1.K |
| CAP18-80.16P4.U1.K | CAP30-80.20C1.U9.K | CAP30M-90.30P2.U1.E |
| CAP18M-80.25N1.U1.K | CAP18-80.16N2.U1.K | CAP18-90.16P2.U1.E |
| CAP30M-90.30N1.U1.E | CAP18-80.8C1.U9.K | CAP30-80.20N4.U1.K |
| CAP30M-90.30P4.U1.E | CAP30M-80.30P1.U1.K | CAP30M-80.30P2.U1.K |
| CAP18M-80.25P4.U1.K | CAP30-90.20N4.U1.E | CAP30-80.20C2.U9.K |
| CAP18-90.16P1.U1.E | CAP30M-90.30N2.U1.E | CAP18-80.16N4.U1.K |
| CAP30-80.20P1.U1.K | CAP18M-80.25N2.U1.K | CAP18-80.8C2.U9.K |
| CAP30M-80.30N1.U1.K | CAP18-90.16N1.U1.E | CAP30-90.20P1.U1.E |
| CAP30M-80.30P4.U1.K | CAP18-90.16P4.U1.E | CAP18M-80.25N4.U1.K |
| CAP18-80.16P1.U1.K | CAP30-80.20P2.U1.K | CAP30M-90.30N4.U1.E |
| CAP18M-80.15C1.U9.K | CAP30M-80.30N2.U1.K | CAP18-90.16N2.U1.E |
| CAP30-90.20P2.U1.E | CAP18-80.16P2.U1.K | CAP30-80.20N1.U1.K |
