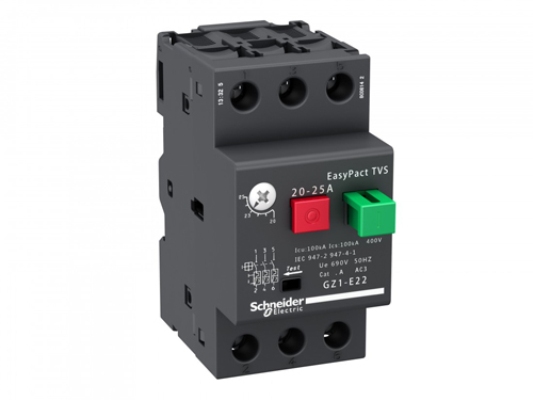

Выключатель автоматический для защиты электродвигателей СЕРИИ Easypact TVS GZ1 КУПИТЬ В КАЗАХСТАНЕ ПО НИЗКИМ ЦЕНАМ, SCHNEIDER ELECTRIC (ШНАЙДЕР ЭЛЕКТРИК)

Представляют собой трёхполюсные автоматические выключатели с теплоэлектромагнитным расцепителем, специально разработанные для защиты электродвигателей
Присоединяются через винтовые зажимы
Электромагнитный расцепитель обеспечивает защиту от короткого замыкания с нерегулируемой уставкой срабатывания Id, которая в 13 раз превышает уставку срабатывания теплового расцепителя. Тепловой расцепитель (с автоматической компенсацией колебаний температуры окружающей среды) обеспечивает защиту от перегрузки с регулируемой уставкой срабатывания Ir .

Выбор артикула выключателя

Артикул	Номинальная мощность электродвигателей при 400/415В , кВт	Предельная отключающая способность, Icu, кА	Рабочая отключающая способность, Ics, кА	Диапазон уставок тепловых расцепителей, А
GZ1E01	—	>100	>100	0,1…0,16
GZ1E02	—	>100	>100	0,16…0,25
GZ1E03	—	>100	>100	0,25…0,40
GZ1E04	—	>100	>100	0,40…0,63
GZ1E05	—	>100	>100	0,63…1
GZ1E06	0,37	>100	>100	1…1,6
GZ1E07	0,75	>100	>100	1,6…2,5
GZ1E08	1,5	>100	>100	2,5…4
GZ1E10	2,2	>100	>100	4…6,3
GZ1E14	4	>100	>100	6…10
GZ1E16	5,5	10	5	9…14
GZ1E20	7,5	10	5	13…18
GZ1E21	9	10	4	17…23
GZ1E22	11	10	4	20…25
GZ1E32	15	10	4	24…32

Количество полюсов	3
Номинальный ток In, А	0,1...32
Номинальное напряжение изоляции Ui, В	690
Импульсное выдерживаемое напряжение Uimp, кВ	6
Номинальное рабочее напряжение Ue, В AC	690
Рабочая частота Fe, Гц	50
Уставка срабатывания КЗ	13 In
Характеристика теплового расцеителя	регулируемая
Износостойкость механическая циклов	100 000
Износостойкость электрическая, циклов	100 000
Частота коммутации, максимальная, циклов/ч	25
Предельная отключающая способность Рабочая отключающая способность Icu, кА	не менее 10
Рабочая отключающая способность Ics, кА	не менее 4
Температура эксплуатации t, °С	-20…+60
Сечение подключаемого кабеля, мм²	2х4
