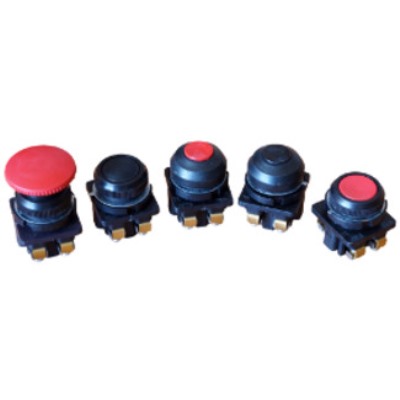

Выключатели кнопочные КЕ

ке выключатели кнопочные

Выключатели кнопочные КЕ предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В. Выключатели могут устанавливаться на подвижных и неподвижных частях стационарных установок, в том числе в химостойких изделиях и кузнечнопрессовом оборудовании.

Обозначение

Выключатель кнопочный КЕ Х1Х2Х3 – Х4Х5 – исп. Х6 (Х7) – КЭАЗ​

ПараметрГруппа изделий
Выключатель кнопочныйУсловное обозначение наименования изделия
КЕСерия
Х1 Х2Вид управляющего элемента и наличие специальных устройств (см. таблицу 1)
Х3Количество контактных элементов:
1 — 1 или 2
2 — 3 или 4
Х4 Х5 Климатическое исполнение и категория размещения по ГОСТ 15150:
У2 для выключателей со степенью защиты IP54 со стороны управляющего элемента
У3 для выключателей со степенью защиты IP40 со стороны управляющего элемента
X6Исполнение по количеству контактных цепей (см. таблицу 1)
Х7Цвет управляющего элемента:
красный; желтый; зеленый; черный; синий; белый (только для цилиндрического толкателя)
КЭАЗТорговая марка

Варианты исполнения Выключатели кнопочные КЕ

222875 | КЕ 082-У2-исп.3 (черный)
264495 | КЕ 012-У3-исп.4 (красный)
222897 | КЕ 191-У2-исп.2 (черный)
222860 | КЕ 081-У2-исп.1 (красный)
222864 | КЕ 081-У2-исп.3 (красный)
264505 | КЕ 022-У3-исп.3 (красный)
264503 | КЕ 021-У3-исп.3 (красный)
264502 | КЕ 021-У3-исп.2 (черный)
264506 | КЕ 022-У3-исп.3 (черный)
264504 | КЕ 021-У3-исп.3 (черный)
264484 | КЕ 012-У3-исп.1 (красный)
264494 | КЕ 012-У3-исп.3 (черный)
264485 | КЕ 012-У3-исп.1 (черный)
264477 | КЕ 011-У3-исп.1 (черный)
264480 | КЕ 011-У3-исп.2 (черный)
264499 | КЕ 021-У3-исп.1 (красный)
222863 | КЕ 081-У2-исп.2 (черный)
264498 | КЕ 012-У3-исп.6 (черный)
222862 | КЕ 081-У2-исп.2 (красный)
264500 | КЕ 021-У3-исп.1 (черный)
264496 | КЕ 012-У3-исп.4 (черный)
222865 | КЕ 081-У2-исп.3 (черный)
264479 | КЕ 011-У3-исп.2 (красный)
222896 | КЕ 191-У2-исп.2 (красный)
264497 | КЕ 012-У3-исп.6 (красный)
264493 | КЕ 012-У3-исп.3 (красный)
264486 | КЕ 012-У3-исп.2 (красный)
264487 | КЕ 012-У3-исп.2 (черный)
281283 | КЕ 022-У3-исп.1 (красный)
222861 | КЕ 081-У2-исп.1 (черный)
264476 | КЕ 011-У3-исп.1 (красный)
264475 | КЕ 011-У3-исп.1 (зеленый)
264481 | КЕ 011-У3-исп.3 (красный)
264482 | КЕ 011-У3-исп.3 (черный)
264478 | КЕ 011-У3-исп.2 (зеленый)
264483 | КЕ 011-У3-исп.4 (черный)
222867 | КЕ 081-У2-исп.4 (черный)
279862 | КЕ 081-У2-исп.2 (зеленый)
264501 | КЕ 021-У3-исп.2 (красный)
281776 | КЕ 082-У2-исп.3 ( красный)
