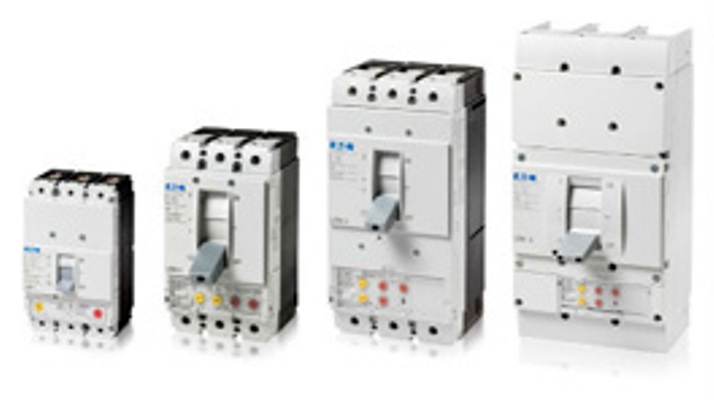

Автоматический выключатель в литом корпусе LZM это недорогие универсальные аппараты для распределительных сетей напряжением до 415 В в диапазоне токов от 20 до 1000 А.
- отключающая способность увеличена до 36 кА (1-2 габарит) и до 50 кА (3-4 габарит);
- выпускаются четырех типоразмеров (габаритов);
- отказ от электронных расцепителей в выключателях 1–3 габаритов позволил существенно снизить их стоимость;
- очень быстрое (менее чем за 10 мс) отключение токов КЗ;
- наличие широкого спектра аксессуаров позволяет значительно расширить функциональные возможности выключателей.
Технические характеристики выключателя LZM
LZM 1
- Номинальный ток: от 20 A до 160 A
- Отключающая способность: 36 кА (при 415 В), 55 кА (при 240 В)
- Номинальное напряжение: 415 В
LZM 2
- Номинальный ток: от 160 A до 300 A
- Отключающая способность: 36 кА (при 415 В), 55 кА (при 240 В)
- Номинальное напряжение: 415 В
LZM 3
- Номинальный ток: от 320 до 630 A
- Отключающая способность: 50 кА (при 415 В), 85 кА (при 240 В)
- Номинальное напряжение: 415 В
Варианты исполнения выключатель LZM
| Автоматический выключатель, 3 полюса, 36 кА, 630 А | LZMC3-AE630-I 111957 |
| Автоматический выключатель, 3 полюса, 36 кА, 400 А | LZMC3-A400-I 111955 |
| Автоматический выключатель, 4 полюса, 36 кА, 160 А | LZMC1-4-A160-I 111917 |
| Автоматический выключатель, 4 полюса, 36 кА, 400/250 А | LZMC3-4-A400/250-I 111961 |
| Выключатель автоматический 800А 3П 50кА 400-800А | LZMN4-AE800-I 111978 |
| Выключатель автоматический 1000А 3П 50кА 500-1000А | LZMN4-AE1000-I 111979 |
| Выключатель автоматический 500А 3П 50кА 400-500А | LZMN3-A500-I 111968 |
| Выключатель автоматический 630А 3П 50кА электронный расцепитель | LZMN3-AE630-I 111969 |
| Выключатель автоматический 320А 3П 50кА 250-320А | LZMN3-A320-I 111966 |
| Выключатель автоматический 400А 3П 50кА 320-400А | LZMN3-A400-I 111967 |
| Выключатель автоматический 160А 3П 36кА 125-160А | LZMC1-A160-I 111897 |
| Автоматический выключатель 1600А, 3 полюса, откл.способность 50кА, диапазон уставки 800…1600А | LZMN4-AE1600-I 111981 |
| Выключатель автоматический 250А 3П 36кА 200-250А | LZMC2-A250-I 111940 |
| Выключатель автоматический 160А 3П 36кА 125-160А | LZMC2-A160-I 111938 |
| Выключатель автоматический 200А 3П 36кА 160-200А | LZMC2-A200-I 111939 |
| Автоматический выключатель 1250А, 3 полюса, откл.способность 50кА, диапазон уставки 630…1250А | LZMN4-AE1250-I 111980 |
| Выключатель автоматический 300А 3П 36кА 240-300А | LZMC2-A300-I 111941 |
| Выключатель автоматический 125А 3П 36кА 100-125А | LZMC1-A125-I 111896 |
| Выключатель автоматический 100А 3П 36кА 80-100А | LZMC1-A100-I 111895 |
| Выключатель автоматический 25А 3П 36кА 20-25А | LZMC1-A25-I 111889 |
| Автоматический выключатель 20А, 3 полюса, отключающая способность 36кА, диапазон уставки 15…20А | LZMC1-A20-I 111888 |
| Выключатель автоматический 80А 3П 36кА 63-80А | LZMC1-A80-I 111894 |
| Выключатель автоматический 32А 3П 36кА 25-32А | LZMC1-A32-I 111890 |
| Выключатель автоматический 50А 3П 36кА 40-50А | LZMC1-A50-I 111892 |
| Выключатель автоматический 63А 3П 36кА 50-63А | LZMC1-A63-I 111893 |
| Выключатель автоматический 40А 3П 36кА 32-40А | LZMC1-A40-I 111891 |
