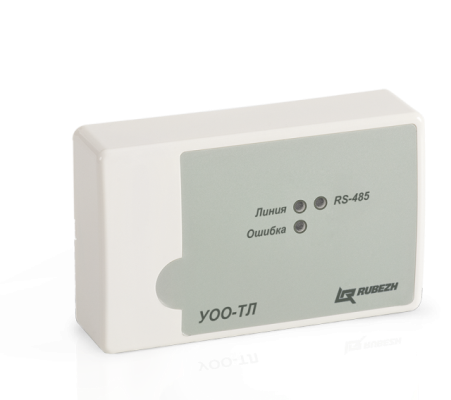

Устройство оконечное объектовое УОО-ТЛ

уоо тл

Устройство УОО-ТЛ — устройство оконечное объектовое предназначено для работы в составе адресной системы пожарной сигнализации тм Рубеж в качестве устройства передачи извещений в формате ADEMCO Contact ID посредством коммутируемых телефонных соединений.

Характеристики Устройство УОО-ТЛ

Напряжение питанияот 9 до 12 В
Потребляемая мощность, не более3 Вт
Количество телефонных номеров дозвона4
Максимальное количество символов в телефонном номере21
Напряжение телефонной линииот 20 до 60 В
Количество выходов для подключения интерфейсов:
-RS-485 – для подключения ППКП тм Рубеж
-USB – для конфигурирования
-Телефонной линии

1
1
1
Период отправки тестового сообщенияот 10 до 160 мин
Длина кабеля интерфейса RS-485, не более1000 м
Длина кабеля USB, не более2 м
Рабочий диапазон температурот 0 до плюс 45 °С
Масса, не более200 г
Габаритные размеры модуля, не более125х78х37 мм
Средний срок службы, не менее10 лет

Устройство оконечное объектовое УОО-ТЛ обеспечивает:

  • подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
  • подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ;
  • светодиодную индикацию наличия связи и режимов работы.

Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:

  • цифры: 0, 1…9 – для указания номера телефона;
  • символы: W – ожидание вызывного тона; T – переход в режим тонального набора, p – пауза 2 с, P – пауза 8 с, * – переключение в тональный режим.

Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала – не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
