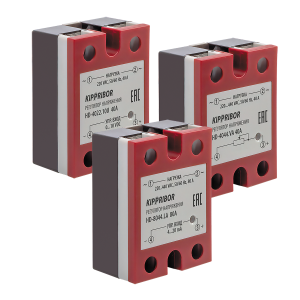

Твердотельные реле HD-xx — однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.
Особенности управления и коммутации нагрузки Твердотельные реле HD-xx
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
- Типы управляющих сигналов:
- для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC;
- для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC;
- для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА.
- Максимальный диапазон регулирования напряжения:
- для HD-xx44.VA [M02] 10…440 VAC;
- для HD-xx22.10U [M02] 10…220 VAC;
- для HD-xx44.LA [M02] 10…440 VAC.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]
| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки |
| HD-хх44.VA[M02] | ||
| HD-1044.VA [M02] | 8 А | 10 А |
| HD-2544.VA [M02] | 19 А | 25 А |
| HD-4044.VA [M02] | 30 А | 40 А |
| HD-хх22.10U [M02] | ||
| HD-1022.10U [M02] | 8 А | 10 А |
| HD-2522.10U [M02] | 19 А | 25 А |
| HD-4022.10U [M02] | 30 А | 40 А |
| HD-хх44.LA [M02] | ||
| HD-1044.LA [M02] | 8 А | 10 А |
| HD-2544.LA [M02] | 19 А | 25 А |
| HD-4044.LA [M02] | 30 А | 40 А |
| HD-6044.LA [M02] | 45 А | 60 А |
| HD-8044.LA [M02] | 60 А | 80 А |
Конструктивные особенности твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Симисторный силовой элемент – являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпуса ТТР HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
Корпус и рекомендации по монтажу твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]
| Характеристика | HD-xx44.VA [M02], HD-xx44.LA [M02], HD-xx22.10U [M02] |
| Габаритные размеры и масса | 45×60×27,5 мм; ≤ 131 г |
| Материал основания | Медь, гальванизированная никелем |
| Индикация | Светодиод для контроля наличия входного сигнала |
| Тип монтажа | Крепление винтами на плоскость |
