ТРМ501 регулятор с цифровым таймером

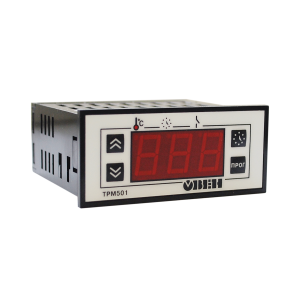

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов. Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п. Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ501

  • Измерение и регулирование температуры или другой физической величины
  • Универсальный вход для подключения первичных преобразователей широкого спектра
  • Управление «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону
  • Дистанционное управление запуском/остановкой
  • Встроенный таймер для обратного отсчета времени 1….999 минут (модификация ТРМ501), 1….999 секунд (модификация ТРМ501-С) или 0,1…99,9 секунд (модификация ТРМ501-Д)
  • Три режима работы регулятора и таймера
  • Дополнительное реле для сигнализации об аварийной ситуации
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания
  • Защита уставок регулятора и таймера от несанкционированных изменений

Технические характеристики ТРМ501 регулятор с цифровым таймером

Питание

Напряжение питания12 В (постоянного или переменного тока)
Допустимое отклонение напряжения питания–10 …+10 %
Максимально допустимый ток источника питания250 мА

Входы

Время опроса входных каналов, не более1 с
Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика)±0,5 %

Входное сопротивление прибора для унифицированного сигнала:

– тока 0…5 мА, 0…20 мА, 4…20 мА;10 Ом ±0,5 %
– напряжения 0…100 мВ, 0…50 мВ.не менее 100 кОм
Напряжение низкого (активного) уровня на управляющем входе («ПУСК/СТОП»)0…0,8 В
Напряжение высокого уровня на управляющем входе («ПУСК/СТОП»)2,4…30 В
Выходное сопротивление устройства внешнего управления таймеромне более 1 кОм

Выходы

Количество встроенных выходных э/м реле2
Максимально допустимый ток, коммутируемый контактами э/м реле8 А при 220 В 50 Гц и cos φ > 0,4

Таймер

Время работы таймера:

ТРМ5010…999 мин
ТРМ501-C0…999 с
ТРМ501-Д0…99,9

Дискретность времени работы таймера:

ТРМ5011 мин
ТРМ501-С1 с
ТРМ501-Д0,1 с

Корпус

Тип, габаритные размеры корпуса и степень его защиты со стороны передней панелищитовой Щ3, 76×34×70 мм, IP54

Характеристики измерительных датчиков

Код tinТип датчикаДиапазон измеренийРазрешающая способность
00ТСМ 100М W100=1,426–50…+200 °C1 °C
01TCM 50M W100=1,426–50…+200 °C1 °C
02TCП 100П W100=1,385 (Pt100)–99…+650 °C1 °C
03ТСП 100П W100=1,391–99…+650 °C1 °C
04ТХК(L)–99…+750 °C1 °C
05ТХА(K)–99…+999 °C1 °C
06Напряжение 0…50 мВ0…100 %0,1 %
07ТСП 50П W100=1,385–99…+650 °C1 °C
08ТСП 50П W100=1,391–99…+650 °C1 °C
09TCM 50M W100=1,428–99…+200 °C1 °C
10Ток 4…20 мА0…100 %0,1 %
11Ток 0…20 мА0…100 %0,1 %
12Ток 0…5 мА0…100 %0,1 %
13Напряжение 0…100 мВ0…100 %0,1 %
14ТСМ 100М W100=1,428–50…+200 °C1 °C
15ТСМ гр. 23–50…+200 °C1 °C
19ТНН(N)–99…+999 °C1 °C
20ТЖК(J)–99…+900 °C1 °C

Устройства, подключаемые к дополнительному (управляющему) входу

  • Устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.)
  • Активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллекторным выходом
  • Другие типы датчиков с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 В. Входной ток при напряжении низкого уровня не превышает 15 мА

Варианты исполнения:

ТРМ501
ТРМ501-С
ТРМ501-Д
