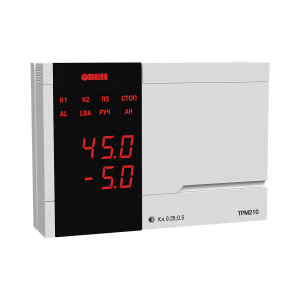

ТРМ210 ПИД-регулятор

Функциональные возможности ПИД — регулятора ОВЕН ТРМ210

• Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
• ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
• Автонастройка ПИД-регулятора по современному эффективному алгоритму
• Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
• Сигнализация об аварийной ситуации двух типов:
  • о выходе регулируемой величины за заданные пределы
  • об обрыве в цепи регулирования (LBA).
• Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4…20 мА
• Бесконтактное управление нагрузкой через внешнее твердотельное реле
• ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4…20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
• Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
• Конфигурирование на ПК или с передней панели прибора
• Уровни защиты параметров для разных групп специалистов

Технические характеристики ТРМ210 ПИД-регулятор с универсальным входом и RS-485

Питание

Напряжение питания	90…245 В переменного тока
Частота напряжения питания	47…63 Гц

Универсальный вход 1

Типы входных датчиков и сигналов	см. таблицу «Характеристики измерительных датчиков»
Время опроса входа	1 с

Входное сопротивление при подключении источника сигнала

– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм

Предел допустимой основной погрешности измерения входного параметра

– для термометров сопротивления	±0,25 %
– для отальных видов сигналов	±0,5 %

Дополнительный вход 2

Сопротивление внешнего ключа:

– в состоянии «замкнуто»	0…1 кОм
– в состоянии «разомкнуто»	более 100 кОм

Выходы

Количество выходных устройств

2

Интерфейс связи

Тип интерфейса	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Протокол передачи данных	ОВЕН, Modbus RTU, Modbus ASCII

Корпус

Габаритные размеры и степень защиты корпуса

Щитовой Щ1	96×96×70 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*
Настенный Н	130×105×65 мм, IP44
Настенный Н2	150×105×35мм, IP20

* со стороны передней панели

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	1 А (ПИД-регулирование) 8 А (сигнализация) при 220 В 50…60 Гц, cos φ > 0,4 или 30 В пост. тока
К	транзисторная оптопара структуры n–p–n типа	200 мА при 50 В пост. тока
С	симисторная оптопара	50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	нагрузка 0…1000 Ом, напряжение питания 10…30 В пост. тока
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	нагрузка не менее 2 кОм, напряжение питания 15…32 В
Т	выход для управления твердотельным реле	выходное напряжение 4…6 В максимальный выходной ток 50 мА

Характеристики измерительных датчиков

Код in-t	Тип датчика	Диапазон измерений
r385	ТСП50 W100 = 1.385	–200…+750 °С
r.385	ТСП100 W100 = 1.385 (Pt 100)	–200…+750 °С
r391	ТСП50 W100 = 1.391	–200…+750 °С
r.391	ТСП100 W100 = 1.391	–200…+750 °С
r-21	ТСП гр. 21 (R0=46 Oм, W100 = 1.391)	–200…+750 °С
r426	ТСМ50 W100 = 1.426	–50…+200 °С
r.426	ТСМ100 W100 = 1.426	–50…+200 °С
r-23	ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С
r428	ТСМ50 W100 = 1.428	–190…+200 °С
r.428	ТСМ100 W100 = 1.428	–190…+200 °С
E_A1	термопара ТВР (А-1)	0…+2500 °С
E_A2	термопара ТВР (А-2)	0…+1800 °C
E_A3	термопара ТВР (А-3)	0…+1800 °C
E_ _b	термопара ТПР (В)	+200…+1800 °C
E_ _J	термопара ТЖК (J)	–200…+1200 °С
E_ _K	термопара ТХА (K)	–200…+1300 °С
E_ _L	термопара ТХК (L)	–200…+800 °С
E_ _n	термопара ТНН (N)	–200…+1300 °С
E_ _r	термопара ТПП (R)	0…+1750 °C
E_ _S	термопара ТПП (S)	0…+1750 °C
E_ _t	термопара ТМК (Т)	–200…+400 °C
i 0_5	ток 0…5 мА	0…100 %
i 0.20	ток 0…20 мA	0…100 %
i 4.20	ток 4…20 мА	0…100 %
U-50	напряжение –50…+50 мВ	0…100 %
U0_1	напряжение 0…1 В	0…100 %

Условия эксплуатации

Температура воздуха, окружающего корпус прибора	+1…+50 °C
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при 35 °C)	30…80 %

Варианты исполнения:

ТРМ210-Н.РР
ТРМ210-Щ1.ТТ
ТРМ210-Щ2.ТР
ТРМ210-Щ1.ТР
ТРМ210-Щ1.ИР
ТРМ210-Щ1.УР
ТРМ210-Щ2.ИР
ТРМ210-Щ1.РР
ТРМ210-Щ2.УР
ТРМ210-Н2.РР
ТРМ210-Щ2.РР
ТРМ210-Щ1.РИ
ТРМ210-Н.РУ
ТРМ210-Щ2.ИТ
ТРМ210-Щ1.КК
ТРМ210-Щ2.ТТ
ТРМ210-Щ1.ТУ
ТРМ210-Н2.ТТ
ТРМ210-Щ2.СТ
ТРМ210-Щ2.КС
ТРМ210-Н.ТР
ТРМ210-Щ2.РС
ТРМ210-Щ1.С3
ТРМ210-Н.УТ
ТРМ210-Щ2.ИС
ТРМ210-Щ1.РК
ТРМ210-Щ1.КИ
ТРМ210-Щ2.ТК
ТРМ210-Н2.ИC
ТРМ210-Щ1.ИУ
ТРМ210-Щ2.ТИ
ТРМ210-Щ1.ТС
ТРМ210-Щ1.КУ
ТРМ210-Н.ТИ
ТРМ210-Щ2.РК
ТРМ210-Щ1.РУ
ТРМ210-Щ2.УУ
ТРМ210-Н.РТ
ТРМ210-Щ2.ИК
ТРМ210-Щ1.КС
ТРМ210-Н.ТТ
ТРМ210-Щ2.РТ
ТРМ210-Щ1.СИ
ТРМ210-Н.С3
ТРМ210-Щ2.ИУ
ТРМ210-Щ2.ТС
ТРМ210-Щ1.КР
ТРМ210-Щ2.УК
ТРМ210-Щ2.УИ
ТРМ210-Н2.УР
ТРМ210-Н.УУ
ТРМ210-Щ2.СИ
ТРМ210-Щ1.СС
ТРМ210-Н.ТС
ТРМ210-Н.СИ
ТРМ210-Щ2.КИ
ТРМ210-Щ1.КТ
ТРМ210-Щ2.ТУ
ТРМ210-Щ1.УИ
ТРМ210-Н2.ИР
ТРМ210-Н.УР
ТРМ210-Щ2.РУ
ТРМ210-Щ1.СР
ТРМ210-Щ1.ИК
ТРМ210-Щ2.СС
ТРМ210-Щ2.С3
ТРМ210-Щ1.СУ
ТРМ210-Щ1.УТ
ТРМ210-Н.СС
ТРМ210-Щ2.КР
ТРМ210-Щ1.РС
ТРМ210-Н.РИ
ТРМ210-Щ1.УС
ТРМ210-Щ1.ИИ
ТРМ210-Щ2.СК
ТРМ210-Щ1.СТ
ТРМ210-Щ1.СК
ТРМ210-Н.СР
ТРМ210-Щ2.КК
ТРМ210-Н.КК
ТРМ210-Н.КИ
ТРМ210-Н.ИС
ТРМ210-Н.ИТ
ТРМ210-Н.ИР
ТРМ210-Н.ИИ
ТРМ210-Щ2.ИИ
ТРМ210-Н2.СР
ТРМ210-Щ1.ИТ
ТРМ210-Щ2.СУ
ТРМ210-Щ2.СР
ТРМ210-Щ1.ТИ
ТРМ210-Щ2.УТ
ТРМ210-Н.СТ
ТРМ210-Щ2.РИ
ТРМ210-Щ1.РТ
ТРМ210-Щ2.УС
ТРМ210-Н.РК
ТРМ210-Щ1.УУ
ТРМ210-Н2.ТР
ТРМ210-Н.КР
ТРМ210-Н.ИУ
ТРМ210-Н2.КР
