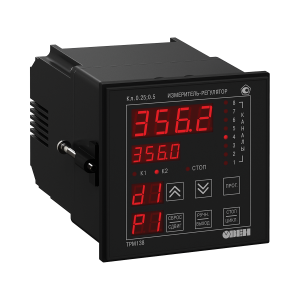

ТРМ138 восьмиканальный регулятор

Функциональные возможности регулятора ОВЕН ТРМ138

• Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
• Вычисление дополнительных величин:
  • средних значений от 2 до 8 измеренных величин
  • разностей измеренных величин
  • скорости изменения измеряемой величины.
• До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
  • регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т)
  • регистрация на аналоговом выходе (ток 4…20 мА или напряжение 0…10 В).
• От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
• Режим ручного управления выходными устройствами
• Конфигурирование функциональной схемы и установка параметров:
  • кнопками на лицевой панели прибора
  • на ПК с помощью программы-конфигуратора.
• Стандартная конфигурация — удобный выбор из четырех возможных
• Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)

* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0…5 мА, 0(4)…20 мА или напряжения 0…50 мВ, 0…1 В.

Технические характеристики ТРМ138 восьмиканальный регулятор с RS-485

Напряжение питания	90…264 В частотой 47…63 Гц
Количество универсальных входов	1…8

Входное сопротивление при подключении источника сигнала:

– тока	100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения	не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра	±0,25 %
– при использовании термопары	±0,5 %
Время опроса одного входа	не более 1 с
Напряжение питания активных датчиков	20…28 В постоянного тока
Максимально допустимый ток	150 мА
Количество выходных устройств	8
Тип интерфейса связи с ЭВМ	RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля	экранированная витая пара
Тип и габаритные размеры корпуса	щитовой Щ4, 96×96×145 мм
Степень защиты корпуса	IP54 со стороны передней панели
Гарантийный срок обслуживания	2 года

Характеристики выходных устройств

Обозн.	Тип выходного устройства	Электрические характеристики
Р	электромагнитное реле	4 А при 230 В
К	транзисторная оптопара структуры n–p–n типа	200 мА при 40 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Т	выход для управления твердотельным реле	выходное напряжение – 4…6 В максимальный выходной ток 50 мА
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…800 Ом

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность
ТСМ 50М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 50М W100 = 1.428	–190…+200 °С	0,1 °С
ТСМ 100М W100 = 1.426	–50…+200 °С	0,1 °С
ТСМ 100М W100 = 1.428	–190…+200 °С	0,1 °С
ТСП 50П W100 = 1.385	–200…+750 °С	0,1 °С
ТСП 50П W100 = 1.391	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.385 (Pt 100)	–200…+750 °С	0,1 °С
ТСП 100П W100 = 1.391	–200…+750 °С	0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426)	–50…+200 °С	0,1 °С
термопара ТХК (L)	–50…+750 °С	0,1 °С
термопара ТЖК (J)	–50…+900 °С	0,1 °С
термопара ТНН (N)	–50…+1300 °С	1 °С
термопара ТХА (K)	–50…+1300 °С	1 °С
термопара ТПП (S)	0…+1750 °C	1 °С
термопара ТПП (R)	0…+1750 °C	1 °С
термопара ТВР (А-1)	0…+2500 °С	1 °С
ток 0…5 мА	0…100 %	0,1 °С
ток 0…20 мA	0…100 %	0,1 °С
ток 4…20 мА	0…100 %	0,1 °С
напряжение 0…50 мВ	0…100 %	0,1 °С
напряжение 0…1 В	0…100 %	0,1 °С

Условия эксплуатации

• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от +1 до +50 °С;
• верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
• атмосферное давление от 86 до 106,7 кПа.

Варианты исполнения:

ТРМ138-Р.Щ7
ТРМ138-Р
ТРМ138-ИИИИРРРР
ТРМ138-И
ТРМ138В-Р
ТРМ138-ИИИИИИИР.Щ7
ТРМ138-ИИТСККРР
ТРМ138-РРРРРУУУ.Щ7
ТРМ138-ССССИИИИ
ТРМ138-ТТРРРРРУ.Щ7
ТРМ138-С.Щ7
ТРМ138-ССКККРРР
ТРМ138-ТТРРРРУУ.Щ7
ТРМ138-РРРРУУУУ.Щ7
ТРМ138-ССКККРРР.Щ7
ТРМ138-ССККККРР.Щ7
ТРМ138-ССРРРРРР.Щ7
ТРМ138-ТТТТРРРР.Щ7
ТРМ138-ТТТТРРРР
ТРМ138-ССССРРРР
ТРМ138-ССССРРРР.Щ7
ТРМ138-Т
ТРМ138-С
ТРМ138-ТТРРРРУУ
ТРМ138-Т.Щ7
ТРМ138-ИИИККРРР
ТРМ138-ИИРРРУУУ.Щ7
ТРМ138-ИИИИИИСР
ТРМ138-ИИИРРРРР.Щ7
ТРМ138-ИИИИУУУУ
ТРМ138-ИИИИТТТТ.Щ7
ТРМ138-ИРРРРРРУ
ТРМ138-ИИИРРУУУ
ТРМ138-ИИИИИИИР
ТРМ138-РРРРРРРУ
ТРМ138-ИИИИИИКК
ТРМ138-ККРРРРРР
ТРМ138-ИИТСККРР.Щ7
ТРМ138-ИИТТРРРР
ТРМ138-ККККУУУУ
ТРМ138-И.Щ7
ТРМ138-ИРРРРРРР
ТРМ138-ИИИИИРРУ
ТРМ138-К
ТРМ138-ИИИРРРРР
ТРМ138-ИИИИИИРР.Щ7
ТРМ138-ИРРРРРРР.Щ7
ТРМ138-ИИИИРРРР.Щ7
ТРМ138-ИТСКРРРР
ТРМ138-ИИРРРРУУ.Щ7
ТРМ138-ККККРРРР
ТРМ138-ИИТРУУУУ.Щ7
ТРМ138-ИИИИКККК
ТРМ138-ИИИИИКРР
ТРМ138-РРРРРРРУ.Щ7
ТРМ138-ИИРРРРРР.Щ7
ТРМ138-ИИИИИРРР.Щ7
ТРМ138-ИИИИИИCР.Щ7
ТРМ138-РРРРУУУУ
ТРМ138-ИИТРУУУУ
ТРМ138-ИИССРРРР.Щ7
ТРМ138-ИИССРРУУ.Щ7
ТРМ138-ИИРРРРРР
ТРМ138-ИИТТСКРР
ТРМ138-ИСКРРРРУ.Щ7
ТРМ138-ИИИИИРРР
ТРМ138-ИИИИИИРР
ТРМ138-К.Щ7
ТРМ138-ИИТСКРРР
ТРМ138-РРРРРРУУ
ТРМ138-ТТТРРРРР
ТРМ138-ИИИТРРРУ
ТРМ138-ТТККРРРР
ТРМ138-ТТТТТССС.Щ7
ТРМ138-РРРРРРУУ.Щ7
ТРМ138-ИТТТСССС.Щ7
ТРМ138-ИИТТККРР
ТРМ138-ИИССССРР
ТРМ138-РРРРРУУУ
ТРМ138-ИИИРРУУУ.Щ7
ТРМ138В-ССССКККК
ТРМ138В-ИИИРРРРР
ТРМ138В-ККККККРР
ТРМ138В-ССССРРРР
ТРМ138-ИИИТТТРР.Щ7
ТРМ138В-ИИРРРРРР
ТРМ138В-ИРРРРРРР
ТРМ138В-ИИИИИИРР
ТРМ138В-ИИИИРРРР
ТРМ138- ИКККРРРР.Щ7
ТРМ138В-ИИИИИИИР
ТРМ138В-С
ТРМ138В-К
ТРМ138В-И
