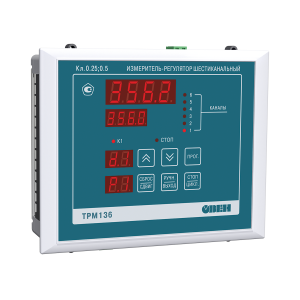

ТРМ136 шестиканальный регулятор с RS-485. Назначение измерителя-регулятора ТРМ136
Измеритель-регулятор универсальный шестиканальный ТРМ136 предназначен для построения автоматических систем контроля и регулирования производственными технологическими процессами в металлообрабатывающей, пищевой, химической, деревообрабатывающей, в производстве строительных материалов и в других областях промышленности. ТРМ 136 предназначен для измерения и регулирования температуры, давления и других физических величин. Он может управлять до 6 исполнительными механизмами, вести регистрацию измерений на ЭВМ. ТРМ136 является аналогом прибора ТРМ138.
Функциональные возможности регулятора ТРМ136
- Шесть универсальных входов для подключения от 1 до 6 датчиков разного типа в любых комбинациях;
- Вычисление дополнительных величин:
- средних значений от 2 до 6 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
- До шести каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ типа Р,К,С или Т)
- регистрация на аналоговом выходе (ток 4…20 мА или напряжение 0…10В).
- От 1 до 6 встроенных выходных устройств различных типов в выбранной пользователем комбинации
- Режим ручного управления выходными устройствами
- Конфигурирование функциональной схемы и установка параметров:
— кнопками на лицевой панели прибора; - Четыре варианта стандартных конфигураций схемы прибора
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе
Технические характеристики ТРМ136 шестиканальный регулятор с RS-485
| Наименование | Значение |
| Диапазон напряжений питания | от 90 до 264 В переменного (от 47 до 63 Гц) тока |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0,6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII | 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 |
| Габаритные размеры корпуса Щ7, мм | 144×169×50,5 |
| Масса прибора, кг, не более | 1,0 |
| Гарантийный срок обслуживания | 2 года |
Варианты исполнения:
ТРМ136-Р.Щ7
ТРМ136-ТТТРРР.Щ7
ТРМ136-ТТТТТР.Щ7
ТРМ136-РРРРУУ.Щ7
ТРМ136-ИТТТРР.Щ7
ТРМ136-ИРРРРР.Щ7
ТРМ136-ИИРРРР.Щ7
ТРМ136-ИИРРУУ.Щ7
ТРМ136-Т.Щ7
ТРМ136-ИККРУУ.Щ7
ТРМ136-К.Щ7
ТРМ136-С.Щ7
ТРМ136-ИИИРРР.Щ7
ТРМ136-РРРРРУ.Щ7
ТРМ136-ТТТТРР.Щ7
ТРМ136-И.Щ7
ТРМ136-СССРРР.Щ7
ТРМ136-ИРРРРУ.Щ7
ТРМ136-ИКККРУ.Щ7
ТРМ136-КТТТУУ.Щ7
