ТОЛ-НТЗ-10-01A-0.5SFs10/10P10-10/15-100/5 10kA

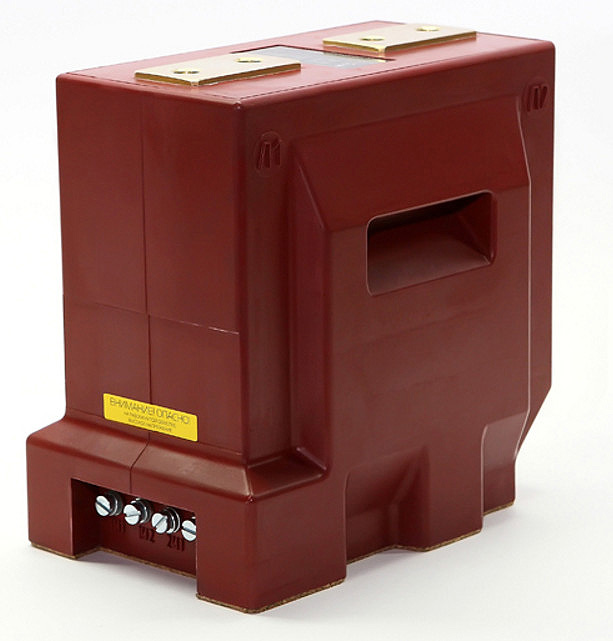

Трансформатор тока ТОЛ-НТЗ-10-100/5 10kA

Трансформаторы тока ТОЛ-НТЗ-10-100/5 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.

Трансформаторы выпускаются в виде модификаций ТОЛ-НТЗ-10 и в ряде конструктивных исполнений, отличающихся рабочим напряжением, номинальным первичным током, числом обмоток, габаритами и массой.

  • Контактный телефон +7-705-320-06-69
  • Вы можете прислать запрос на почту tehatm@bk.ru
  • Можете прислать на WhatsApp +7-705-320-06-69

Технические характеристики

Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальная частота, Гц 50
Номинальный первичный ток, А 5…1500
Номинальный вторичный ток, А 1 — 5
Номинальная частота, Гц 50
Число вторичных обмоток до 2
Номинальные вторичные нагрузки с коэффициентом мощности cosϕ2=0,8, ВА:
  • — обмоток для измерения
  • — обмоток для защиты

5..10
10..15
Класс точности:
  • — обмоток для измерения
  • — обмоток для защиты

0,2S; 0,2; 0,5S; 0,5
5Р; 10Р
Сопротивление изоляции вспомогательных цепей (не менее), мОм 10
Степень защиты по ГОСТ 14254
  • со стороны фасада
  • с остальных сторон

IP20
IP00
Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более 5..10
Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее 10
Испытание основной изоляции одноминутным напряжением промышленной частоты:
  • — для уровня изоляции «а», кВ
  • — для уровня изоляции «б», кВ

28
42
