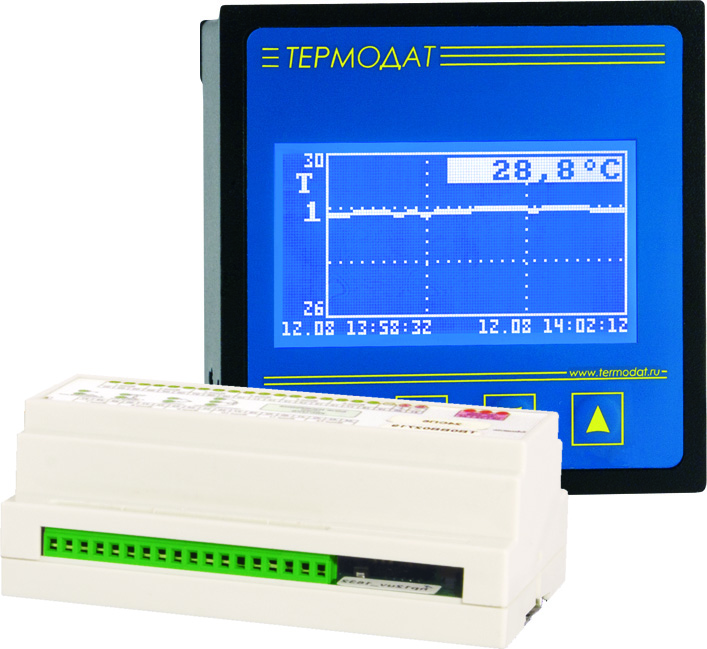

Термодат-25Е5 — многоканальный регулятор температуры по программе и электронный самописец с графическим 3,5″ дисплеем. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- ПИД-регулятор температуры
- Управление по программе
- Электронный самописец
- График температуры отображается на дисплее
- 8 — 12 входных каналов (универсальные входы)
- 8 — 12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
- 8 — 12 аварийных реле
- 2 дополнительных аварийных реле на основном блоке
- 2 блока
- Энергонезависимая память 2 Мбайта
- Интерфейс для связи с компьютером RS485
- Гарантия 5 лет
Технические характеристики ТЕРМОДАТ-25Е5
- Входы:Восемь или двенадцать универсальных входов;
- Выходы: Реле, транзисторные выходы, симисторные выходы, аналоговые выходы;
- Закон регулирования:ПИД, двухпозиционный, регулирование по программе; трехпозиционный (не все модели);
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания:Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 20 Вт;
- Корпус:Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
- Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
- Габаритные размеры:Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
- Масса:Не более 2,2 кг;
- Условия эксплуатации:От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;
Описание
Термодат-25Е5 — регулятор температуры по программе и электронный самописец, с возможностью регулирования по восьми или двенадцати независимым каналам одновременно. Методы управления: ШИМ, РСП. Исполнение в виде двух блоков – блок индикации в металлическом корпусе с графическим 3,5 дюймовым дисплеем для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км. Есть возможность отображать все измеряемые каналы одновременно в виде таблицы. Возможно настраивать отображаемую величину (С0, Па, %). Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений
Варианты исполнения ТЕРМОДАТ-25Е5
25Е5/2Р/485/4М-РВ/8УВ/8Р
8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8Р/8Р
8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8Т/8Р
8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/8УВ/8С/8Р
8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р
12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Т/12Р
12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12С/12Р
12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А
12 универсальных входов, 12 аналоговых выходов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
