Термодат-16К6/F

термодат 16к6f

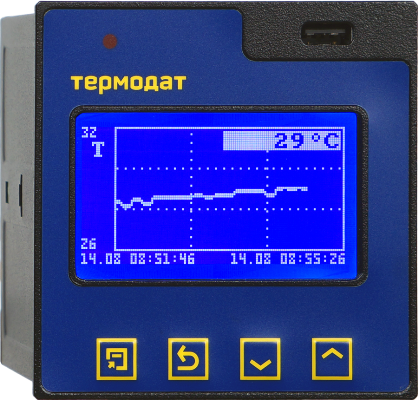

Термодат-16К6 — одноканальный ПИД-регулятор температуры и электронный самописец с графическим 3,5″ дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

  • ПИД-регулятор
  • Электронный самописец
  • USB-разъем
  • Графический дисплей
  • Универсальный вход
  • Выходы: релейные
  • Интерфейс для связи с компьютером RS485
  • Аварийная сигнализация
  • Прочный металлический корпус, размер 1/4 DIN (96х96х90мм)
  • Гарантия 5 лет

Технические характеристики ТЕРМОДАТ-16К6/F

  • Входы:Один универсальный вход, один дискретный вход;
  • Выходы:Реле, транзисторный выход, симисторный выход;
  • Закон регулирования:ПИД, Двухпозиционный;
  • Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
  • Напряжение питания:  Номинальное ~ 220В, допустимое ~160…250В;
  • Потребляемая мощность:Не более 10 Вт;
  • Корпус:Металлический, для щитового монтажа;
  • Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
  • Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
  • Масса:Не более 1 кг;
  • Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;

Описание

Термодат-16К6/F одноканальный ПИД-регулятор температуры и электронный самописец, с возможностью регулирования по двухпозиционному или трехпозиционному закону, оснащенный таймером. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16К6/F оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.

Модель прибора — 16К6/1УВ/1В/2Р/1РС/1Т/1А/485/8Gb/F

1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память, USB-разъем
