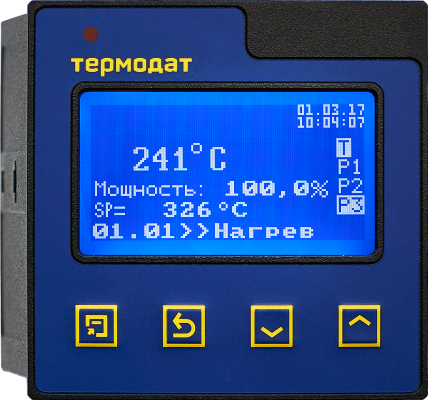

Термодат-16Е6 — одноканальный регулятор температуры по программе и электронный самописец с графическим 3,5″ дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
- ПИД-регулятор
- Электронный самописец
- Графический дисплей
- Регулирование по программе
- ПИД-закон регулирования, автоматическая настройка коэффициентов
- Универсальный вход
- Логический (дискретный) вход
- Выходы: релейный, симисторный, транзисторный, аналоговый
- Интерфейс для связи с компьютером RS485
- Аварийная сигнализация
- Прочный металлический корпус, размер 1/4 DIN (96х96х82мм)
- Гарантия 5 лет
Технические характеристики Термодат-16Е6
- Входы:Один универсальный вход, один дискретный вход;
- Выходы:Реле, транзисторный выход, релейно-симисторный выход, аналоговый выход;
- Закон регулирования:ПИД, двухпозиционный, регулирование по программе;
- Диапазон температур измерения:От -270°С до 2500°С, (зависит от типа датчика);
- Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
- Потребляемая мощность:Не более 10 Вт;
- Корпус:Металлический, для щитового монтажа;
- Дисплей:Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
- Габаритные размеры:Лицевая панель 96х96мм., глубина 92мм, вырез в щите 92х92мм;
- Масса:Не более 1 кг;
- Условия эксплуатации:От +5ºС до +40ºС, влажность от 5 до 80%, без конденсации влаги;
Описание
Термодат-16Е6 одноканальный регулятор температуры по программе и электронный самописец, с возможностью регулирования по ПИД, двухпозиционному или трехпозиционному закону, оснащенный таймером. Методы управления нагревателем: ШИМ, РСП, ФИУ. Исполнение в металлическом корпусе, щитовой монтаж, графический 3,5 дюймов дисплей. Измеренное значение может отображаться как в виде графика, так и в виде текста. Имеется возможность настраивать отображаемую величину (С0, Па, % и т.д.). Термодат-16Е6 оснащен дискретным входом, предназначенным для включения и выключения регулирования или таймера. Прибор снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений
Модель прибора — 16Е6/1УВ/1В/2Р/1РС/1Т/1А/485/4М
1 универсальный вход, 1 дискретный вход, 2 реле, 1 релейно-симисторный выход, 1 транзисторный выход, 1 аналоговый выход, интерфейс RS485, архивная память
