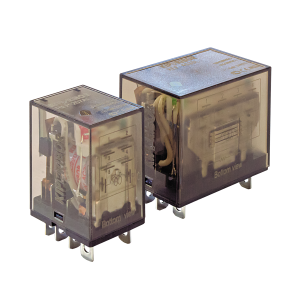

Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1). При правильном подходе к выбору реле под определенные типы нагрузки промежуточные реле REP зачастую позволяют обходиться без применения контакторов в схемах управления циркуляционными насосами, вентиляторами, катушками клапанов, нагревателями и т.д. Это позволяет оптимизировать место под монтаж оборудования в шкафу управления без снижения надежности всей схемы.
Преимущества промежуточных реле KIPPRIBOR серии REP:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
- Абсолютная совместимость с аналогами реле других производителей.
- Цветная яркая светодиодная индикация состояния реле.
- Мощные силовые контакты.
Степень защиты промежуточных реле KIPPRIBOR серии REP:
- Корпус реле – IP40.
- Со стороны клемм – IР00.
Конструкция промежуточных реле серии RS позволяет осуществлять их монтаж на DIN-рейку.
Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE.
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-025BE/2.
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-045BE.
Технические характеристики Силовые реле серии REP
| Характеристика | Значение |
| Время включения (при Uном.) | не более 25 мс |
| Время выключения (при Uном.) | не более 25 мс |
| Диапазон рабочих температур | –40…+55 °С |
| Относительная влажность | 5%…85% RH |
| Атмосферное давление | 86…106 кПа |
| Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
| Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) |
| Масса | не более 37г |
Электрические характеристики контактов
| Характеристика | 2-контактные | 4-контактные |
| Номинальные ток и напряжение | 10 А при 250 В (AC) / 30 В (DC) | 10 А при 250 В (AC) / 30 В (DC) |
| Начальное сопротивление | не более 100 мОм | не более 100 мОм |
| Материал контакта | серебряный сплав (AgSnO2) | серебряный сплав (AgSnO2) |
| Электрический ресурс | не менее 105 | не менее 105 |
| Механический ресурс (при 300 вкл./мин) | не менее 107 | не менее 107 |
| Электрическая прочность изоляции между группами контактов | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) | ≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) |
Электротехнические характеристики катушки
| Характеристики | Постоянный ток (DC) | Переменный ток (AC) |
| Номинальное напряжение питания Uном | 24 В* | 220 В* |
| Напряжение включения (при 25 °С), не менее | 0,80 Uном | 0,80 Uном |
| Напряжение выключения (при 25 °С), не более | 0,10 Uном | 0,30 Uном |
| Предельное напряжение питания (при 25 °С) | 1,10 Uном | 1,10 Uном |
| Мощность | 2,4 Вт | 1,5 ВА |
| Электрическая прочность изоляции между контактами и катушкой | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | ≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) |
Варианты исполнения
REP-407.AL
REP-203.DL
REP-403.DL
PYF-025BE/2
PYF-025BE
PYF-045BE
