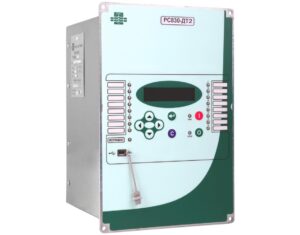

Микропроцессорное устройство релейной защиты и автоматики РС830-ДТ2

Назначение этого устройства это защита двухобмоточного трансформатора 110-220 кВ и автоматика вводного выключателя этого трансформатора.

Основные технические характеристики

Наименование параметраЗначение
Номинальный ток, А5
Номинальное напряжение цепей измерения, В100
Номинальная частота сети, Гц50
Диапазоны уставок по коэффициентам выравнивания0,25-4
 Диапазон уставок ДО по току, А5-60
Диапазоны уставок  ДТ:-по току на начальном участке тормозной характеристики Iд0, А-по начальному току торможения Iт нач, А-по коэффициенту торможения Кт, о.е.-по току ограничения торможения Iт огр, А-по коэффициентам участия токов сторон в токе торможения, о.е. 0,5-51,5-40-0,910-800-1
Диапазон уставок ДН по току, А0,05-20
Диапазон уставок  по току МТЗ, ТЗНП , А0,1-125
Диапазон уставок однофазной ТЗ по току (по исполнениям, см. форму заказа), А0,1-1250,004-1
Диапазоны уставок ОБР:-по I2, А-по I2/I1, о.е. 0,2-200,02-1
Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В80-264
Допустимое повышение питающего напряжения на время до 5 минут, В420
Потребление по цепям питания при не срабатывании выходных реле, Вт10
Увеличение потребления при срабатывании реле, Вт/реле0,25
Диапазон рабочих температур, °Сот -40 до +70
Количество дискретных входов*11/22/33/(44)
Количество выходных реле*10/20/30/(40)

Основные функции защиты и автоматики

Наименование функцииЧисло ступеней
Дифференциальная отсечка (ДО)1
Дифференциальная защита с торможением (ДТ) и блокировкой от бросков тока намагничивания и перевозбуждения1
Дифференциальная защита от небаланса (ДН) для контроля цепей тока1
МТЗ с назначением каждой ступени на работу по токам сторон ВН или НН6
ТЗНП по расчетным токам нулевой последовательности стороны ВН2
Ступени однофазной токовой защиты (ТЗ) каждая по отдельному токовому входу2
Защита по току обратной последовательности  (ОБР) с пуском по I2 или I2/I12
Дополнительные функции (ДФ)8
Автоматическое повторное включение (АПВ)1
УРОВ1
Автоматика и управление выключателем1
Группы уставок2
Интерфейсы Ethernet, RS-485, USB+
