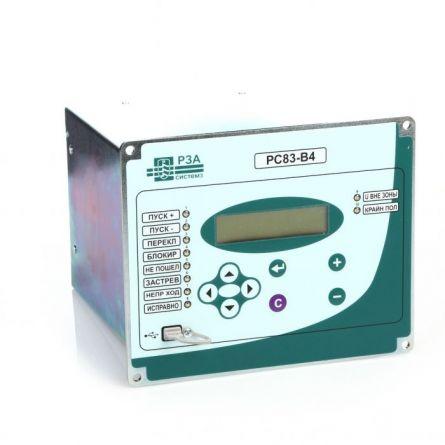

Блок автоматического управления рпн трансформаторов РС83-В4.

РС83-В4 это устройство которое предназначено для автоматического управления электроприводом РПН силового трансформатора под нагрузкой и контроля его положения и исправности.

Основные технические характеристики

Наименование параметраЗначение
Номинальное напряжение контролируемых цепей, В100
Диапазон уставок контроля напряжения, В85-145
Максимальная величина корректирующего напряжения от тока, В20
Номинальное напряжение питания, полярность произвольная (~/=), В220 (110)
Номинальная частота сети, Гц50
Напряжение блокировки регулятора на понижение напряжение, В70-100
Напряжение ускорения команды «Убавить», В100-145
Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В80-264
Допустимое повышение питающего напряжения на время до 5 минут, В420
Потребление по цепям питания при не срабатывании выходных реле, Вт5
Увеличение потребления при срабатывании реле, Вт/реле0,25
Диапазон рабочих температур, °Сот -40 до +70
Количество дискретных входов5
Количество выходных реле8

Основные функции защиты и автоматики

Наименование функции
Контроль входного напряжения и тока по каналам 1 и 2
Формирование управляющего напряжения канала 1 или канала 2 с возможностью его коррекции по току для обеспечения встречного регулирования
Контроль состояния и режима переключения привода РПН по положению его блок-контактов через дискретные входы
Формирование команд управления приводом РПН в автоматическом режиме в функции управляющего напряжения с контролем напряжения другого канала
Формирование команд управления РПН в ручном режиме по внешним командам «Прибавить» и «Убавить»
Реализация необходимых блокировок
Встроенный указатель положения РПН с логометрическим датчиком или BCD матрицей
Светодиодная индикация работы устройства и его исправности
Журнал событий, журнал переключений
2 группы уставок
Интерфейсы RS-485, USB
