РС83-В1

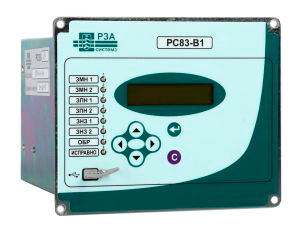

Устройство защиты по напряжению РС83-В1.

РС83-В1 выполняет функции защиты минимального и максимального напряжения, защиты по напряжению нулевой и обратной последовательности, а также телемеханики. Устройство предназначено для применения на новых и реконструируемых подстанциях распределительных сетей и промышленных предприятий, а также для замены старых устройств РЗА и телемеханики.

• Вы можете прислать запрос на почту tehatm@bk.ru
• Можете прислать на WhatsApp +7-705-320-06-69
• К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ

Основные технические характеристики

Наименование параметра	Значение
Номинальное напряжение контролируемых цепей по исполнениям, В	100, 220
Номинальное напряжение питания, полярность произвольная (~/=), В	220 (110)
Номинальная частота сети, Гц	50
Диапазон уставок по напряжению ЗМН, В	20-100
Диапазон уставок по напряжению ЗПН, В	40-120
Диапазон уставок по напряжению ЗНЗ, В	10-100
Диапазон уставок по напряжению ОБР, В	10-100
Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В	80-264
Допустимое повышение питающего напряжения на время до 5 минут, В	420
Потребление по цепям питания при не срабатывании выходных реле, Вт	5
Увеличение потребления при срабатывании реле, Вт/реле	0,25
Диапазон рабочих температур, °С	от -40 до +70
Количество дискретных входов	2
Количество выходных реле	8

Функции защиты и автоматики

Наименование функции	Число ступеней
Защита минимального напряжения (ЗМН)	2
Защита максимального напряжения (от повышения напряжения — ЗПН)	2
Защита по напряжению нулевой последовательности от замыканий на землю (ЗНЗ)	2
Защита по напряжению обратной последовательности (ОБР)	1
Журнал аварий	+
Группы уставок	2
Интерфейсы RS-485, USB	2
