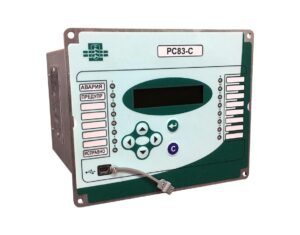

Устройство центральной сигнализации РС83-С.
РС83-С применяется в качестве центральной сигнализации (ЦС) или ее части на подстанциях распределительных сетей и промышленных предприятий.
Устройство предназначено для установки на новых и реконструируемых подстанциях распределительных сетей и промышленных предприятий, в том числе для замены схем сигнализации на основе реле РИС или РТД.
- Вы можете прислать запрос на почту tehatm@bk.ru
- Можете прислать на WhatsApp +7-705-320-06-69
- К запросу приложите пожалуйста заполненный опросный лист. СКАЧАТЬ ОПРОСНЫЙ ЛИСТ
Основные технические характеристики
| Наименование параметра | Значение |
| Диапазон контроля токов в цепи шинок сигнализации, А | 0-4 |
| Диапазон уставок по приращению тока, мА | 20-250 |
| Номинальное напряжение питания, полярность произвольная (~/=), В | 220 (110) |
| Номинальная частота сети, Гц | 50 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 5 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов | 14 |
| Количество выходных реле | 8 |
Основные функции защиты и автоматики
| Наименование функции |
| Отслеживание приращения тока на шинках центральной сигнализации при появлении новых сигналов по двум каналам и пуск ЦС |
| Прием сигналов по двенадцати дискретным входам с возможностью действия по каждому входу на выходные реле и светодиодную сигнализацию |
| Формирование сигналов (включение реле) звуковой аварийной и предупредительной сигнализации |
| Формирование сигналов (включение реле) световой аварийной и предупредительной сигнализации |
| Действие на выходные реле по алгоритмам А, В или С |
| Прием квитирующих сигналов «Сброс сигнализации», «Отключение звука» и реализация этих операций |
| Реализация реле-пульсатора для коммутации шинки мигающего света |
| Светодиодная индикация работы устройства и его исправности |
| Журнал событий, журнал срабатываний |
| Интерфейсы RS-485, USB |
