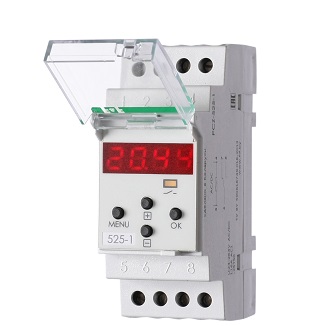

Реле времени PCZ-525-1

Реле времени PCZ 525 1 1

Реле времени PCZ-525-1 — отличительные особенности реле: Напряжение питания 24-264 AC/DC, одноканальное, астрономическое, годовая программа, функция ночного перерыва, контакт 1NO/NC, 16А.

Назначение
Для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения — отключения.

Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.

Принцип работы
Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта.

Особенности

  • индикация текущего времени;
  • установка времени отключения в ночное время суток;
  • возможность установки годовой программы принудительно включения/отключения освещения на определенную дату с заданной длительностью;
  • автоматическая смена времени зима/лето;
  • встроенная Li батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания;
  • светодиодный четырехразрядный индикатор;
  • наличие двух режимов работы: автоматический и ручной.

Технические характеристики Реле времени PCZ-525-1

АртикулEA02.002.011
Код ETIMEC002305
Напряжение питания, В / Гц24…264 AC/DС
Номинальный коммутируемый ток, А16 AС-1
Номинальное напряжение контактов, В250 AC
Контакт1NO/NC (переключающий)
Номинальная мощность нагрузкисм. табл. 2 РЭ
Тип батареиCR2032
Погрешность хода часов в течение суток, с±1
Диапазон корректировки восходов -заходов, минут±240
Максимальная длительность ночного перерыва, чч:мм23:59
Дискретность установки времени, мин.1
Срок службы батареи резервного питания часов реального времени, лет2
Потребляемая мощность, Вт1,5
Диапазон рабочих температур, °С-25…+50
Коммутационная износостойкость, циклов>100000
Степень защитыIР20
Степень загрязнения среды2
Категория перенапряженияIII
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения, Нм0,5
Габариты (ШхВхГ), мм35x90x65
Тип корпуса2S
Масса, г114
Монтажна DIN-рейку 35 мм
