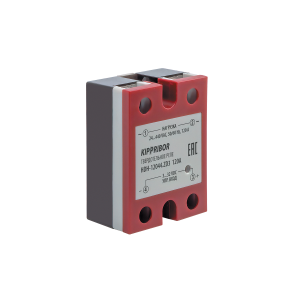

Реле твердотельное HDH-

реле твердотельное hdh

Реле твердотельное HDH — однофазные ТТР HDH-xx44.ZD3 [M02] это серия твердотельных реле, разработанных специально для коммутации нагрузок большой мощности. Обладают высокой коммутационной способностью, при этом имеют компактные размеры. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки

  • Широкий диапазон управляющего сигнала: 3…32 VDC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:
    • максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации);
    • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 24…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

Конструктивные особенности твердотельных реле серий HDH-xx44.ZD3 [M02]

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР HDH-xx44.ZD3 [M02] применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

  • Использование в конструкции ТТР особых силовых ключей тиристоров SCR-типа*.
  • Сочетание таких тиристоров с основанием из меди, обладающим отличной теплопроводностью.
  • Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
  • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
  • Корпус ТТР HDH-xx44.ZD3 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
  • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

Технические характеристики

ПараметрЗначение
Тип коммутируемого токаПеременный ток
Тип коммутируемой сетиОднофазнаяТрехфазная*
Допустимые схемы включения для трехфазной нагрузки«Звезда», «Звезда с нейтралью», «Треугольник»
Тип коммутируемой нагрузкиРезистивнаяИндуктивная
Коммутируемое напряжение24…440 VAC
Управляющий сигналДискретный сигнал напряжения 3…32 VDC
Входное сопротивление900 Ом
Пороги включения/выключенияПорог включения 3 VDCПорог отключения 1 VDC
Тип выходных силовых элементовтиристоры SCR-типа на керамической подложке
Вид коммутацииКоммутация при переходе через 0
Максимальное пиковое напряжение9 класс (900 VAC)
Потребляемый ток в цепи управления6…25 мА
Падение напряжения на реле во включенном состоянии≤1,6 VAC
Время переключения реле≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации50 Гц
Ток утечки в коммутируемой цепи≤10 мА
Сопротивление изоляции500 МОм (при 500 VDC)
Электрическая прочность изоляцииСоответствует стандартам UL1577 (2500 V в течение одной минуты)

Варианты исполнения Реле твердотельное HDH-

Реле твердотельное HDH-6044.ZD3 HDH-6044.ZD3 [M02], 1-ф, тип HDH, 60 А
Реле твердотельное HDH-8044.ZD3 HDH-8044.ZD3 [M02], 1-ф, тип HDH, 80 А
Реле твердотельное HDH-10044.ZD3 HDH-10044.ZD3 [M02], 1-ф, тип HDH, 100 А
Реле твердотельное HDH-12044.ZD3 HDH-12044.ZD3 [M02], 1-ф, тип HDH, 120 А
