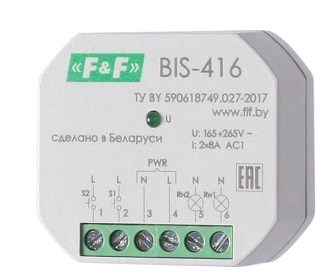

Реле импульсные BIS-416

Реле импульсные BIS 416

Реле импульсные BIS-416 — отличительные особенности реле: Два независимых канала. Максимальный ток нагрузки 2х8 А.

Назначение
Предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
— раздельное управление двумя нагрузками, на каждую нагрузку своя группа выключателей;
— нет памяти контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 2х8 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., управление включением/ выключением электроустановок.

Принцип работы
Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле. Замыканием по входу S1, S2 любого из выключателей кнопочного типа, параллельно соединенных между собой, осуществляется независимое управление соответствующими нагрузками Rн1,Rн2.

Технические характеристики Реле импульсные BIS-416

АртикулEA01.005.011
Код ETIMEC000188
Напряжение питания165-265 В AC
Максимальный коммутируемый ток (AC1)2х8 А
Максимальная мощность нагрузкисм. табл. 1 Руководства
Контакт2NO/NC
Напряжение управления185-265 В AC
Ток управления<5 мА
Память состояния контактовнет
Индикация включения питаниязеленый светодиод
Диапазон рабочих температурот -25 до +50°С
Коммутационная износостойкость>100000 циклов
Потребляемая мощность0,6 Вт
Степень загрязнения среды2
Категория перенапряженияIII
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Габариты (ШхВхГ)48x43x20 мм
Тип корпусаPDTN
Степень защитыIP 20
Масса0,038 кг
Монтажв монтажной коробке Ø60 мм
