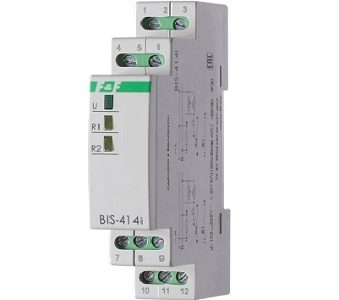

Реле импульсные BIS-414i

Реле импульсные BIS 414i

Реле импульсные BIS-414i — отличительные особенности реле: Коммутация нагрузки с большим пусковым током – 2х16 А (120A/20ms).

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
— два исполнительных реле;
— гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
— последовательное управление нагрузкой;
— нет памяти контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 2х16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью работы реле является круговое последовательное управление двумя нагрузками. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.

Технические характеристики Реле импульсные BIS-414i

АртикулEA01.005.015
Код ETIMEC000188
Напряжение питания165-265 В AC
Максимальный коммутируемый ток (AC1)2х16 А (120A/20ms)
Максимальная мощность нагрузкисм. табл. 1 Руководства
Контакт2NO
Напряжение управления185-265 В AC
Ток управляющего контакта<5 мА
Память состояния контактовнет
Индикация включения питаниязеленый светодиод
Индикация включения нагрузкижелтый светодиод
Диапазон рабочих температурот -25 до +50°С
Потребляемая мощность0,7 Вт
Коммутационная износостойкость>100000 циклов
Степень загрязнения среды2
Категория перенапряженияIII
Степень защитыIP20
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Габариты (ШхВхГ)18х90х65 мм
Тип корпуса1S
Масса0,079 кг
Монтажна DIN- рейке 35 мм

Реле импульсные (бистабильные)
