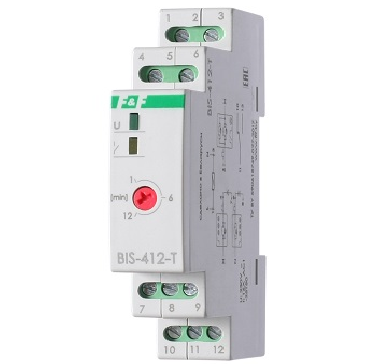

Реле импульсные BIS-412-Т

Реле импульсные BIS 412 Т

Реле импульсные BIS-412-Т — отличительные особенности реле: Управление группами нагрузок с задержкой отключения. Максимальный ток нагрузки 16 А. С функцией памяти состояния

Назначение
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе — по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы). Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 12 минут.

Особенности
— таймер времени с настраиваемой задержкой выключения в интервале от 1 до 12 минут;
— гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
— память контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 16 А;
— для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между питающим и управляющим входом реле (контакт 1 и контакты 4 и 9) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Особенностью реле является возможность управлять нагрузкой по трем независимым входам управления, которые предназначены:
— включить/выключить нагрузку (контакт 6), управление осуществляется выключателями SB1…SB1n кнопочного типа, параллельно соединенными между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 12 минут.
Однократное нажатие на выключатель включает реле в режим таймера с обратным отсчетом времени выключения нагрузки, двойное нажатие на выключатель в течение не более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя;
— выключить нагрузку (контакт 9), управление осуществляется выключателем SB3 кнопочного типа;
— включить нагрузку (контакт 4), управление осуществляется выключателем SB2 кнопочного типа.
По групповым входам (контакт 7 «включение» и контакт 8 «выключение») несколько реле можно объединять в цепи управления освещением, реализовывать более сложные решения по централизованному управлению двумя и более группами освещения.
Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.

Технические характеристики Реле импульсные BIS-412-Т

АртикулEA01.005.014
Код ETIMEC000188
Напряжение питания230 В AC
Максимальный коммутируемый ток (AC1)16 А
Максимальная мощность нагрузкисм. табл. 1 Руководства
Контакт1NO/NC
Напряжение управления230 В AC
Ток управления<5 мА
Задержка выключения (регулируемая)1-12 мин
Память состояния контактовда
Индикация включения питаниязеленый светодиод
Индикация включения нагрузкижелтый светодиод
Диапазон рабочих температурот -25°С до +50°С
Коммутационная износостойкость>100000 циклов
Потребляемая мощность0,6 Вт
Степень загрязнения среды2
Категория перенапряженияIII
Габариты (ШхВхГ)18х90х65 мм
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Тип корпуса1S
Степень защитыIP20
Масса0,062 кг
Монтажна DIN-рейке 35 мм

Реле импульсные (бистабильные)
