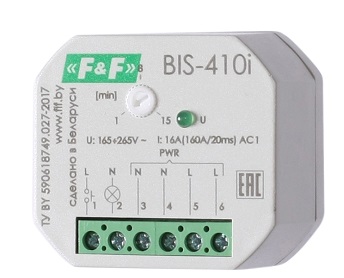

Реле импульсные BIS-410i

Реле импульсные BIS 410i

Реле импульсные BIS-410i — отличительные особенности реле: Коммутация нагрузки с большим пусковым током – 120A/20ms. Установка в монтажную коробку. Таймер задержки отключения.

Назначение
Предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 15 минут.

Особенности
— таймер времени с настраиваемой задержкой выключения в интервале от 1 до 15 минут;
— нет памяти контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., либо управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 15 минут. Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.

Технические характеристики Реле импульсные BIS-410i

АртикулEA01.005.016
Код ETIMEC000188
Напряжение питания165-265 В AC
Максимальный коммутируемый ток (AC1)16 А (120A/20ms)
Контакт1NO
Максимальная мощность нагрузкисм. табл. 1 Руководства
Напряжение управления185-265 В AC
Ток управляющего контакта<5 мА
Память состояния контактовнет
Задержка отключения (регулируемая)1-15 мин
Индикация включения питаниязеленый светодиод
Потребляемая мощность0,7 Вт
Диапазон рабочих температурот -25 до +50°С
Коммутационная износостойкость>100000 циклов
Степень защитыIP20
Степень загрязнения среды2
Категория перенапряженияIII
Габариты (ШхВхГ)48х43х25 мм
Тип корпусаPDTN
Подключениевинтовые зажимы 2,5 мм2
Момент затяжки винтового соединения0,4 Нм
Масса0,047 кг
Монтажв монтажной коробке Ø60 мм
