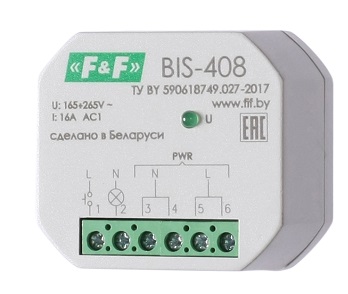

Реле импульсные BIS-408 — отличительные особенности реле: Максимальный ток нагрузки 16 А. В монтажную коробку.
Назначение
Предназначено для управления освещением или иной нагрузкой из нескольких мест при помощи параллельно соединенных выключателей без фиксации.
Особенности
— нет памяти контактов;
— возможно подключение выключателей кнопочного типа с подсветкой;
— максимальный ток нагрузки 16 А.
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.
Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Технические характеристики Реле импульсные BIS-408
| Артикул | EA01.005.008 |
| Код ETIM | EC000188 |
| Напряжение питания, В | 165…265 AC |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 1NO |
| Напряжение управления, В | 185…265 AC |
| Ток управления, мА | 2 |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 0,6 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 48х43х25 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | PDTN |
| Масса, кг | 0,045 |
| Монтаж | в монтажной коробке Ø60 мм |
