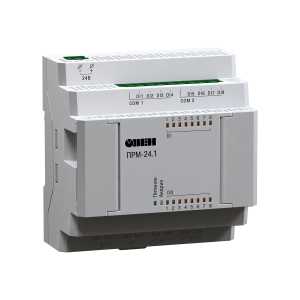

ПРМ модули расширения входов/выходов
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программирумых реле ОВЕН ПР:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.
Особенности прибора ПРМ модули расширения
Основные особенности модулей ПРМ
- Ширина корпуса 5 «автоматов» (5DIN).
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
- Входы модулей гальванически развязаны относительно питания.
Связь с ПР и настройка
- Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
- Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Монтаж и подключение
- Две модификации модулей на разные питания: 230 В и 24 В.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Варианты исполнения:
ПРМ-24.1 Модуль расширения, 24VDC, 8xDI(24), 8xDO(Р)
ПРМ-24.3 Модуль расширения, 24VDC, 4xAI, 2xAO(И/У)
ПРМ-220.1 Модуль расширения, 230VAC, 8xDI(230), 8xDO(Р)
ПРМ-220.3 Модуль расширения, 230VAC, 4xAI, 2xAO(И/У)
