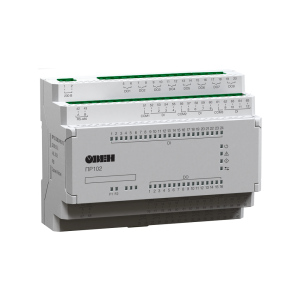

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода. В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования OwenLogic. Загрузка алгоритма производится с помощью кабеля microUSB.

Отличительные особенности ПР102 программируемого реле

Подключаемое оборудование:

  • 24 дискретных входов.
  • 16 дискретных выходов (э/м реле или транзисторные ключи)
  • 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
  • 2 универсальных аналоговых выхода: 4…20 мА/0…10 В

Коммуникационные возможности:

  • Два интерфейса RS-485, режим Master/Slave:
  • Интеграция в облачный сервис OwenCloud и SCADA-системы.
  • Визуализация процессов с помощью панелей оператора.
  • Управление внешними устройствами по RS-485.

Конструктивные особенности:

  • Автоматный корпус.
  • Ширина корпуса 7 «автоматов» (7 DIN).
  • Съемные клеммники – для удобства монтажа.
  • Быстрая замена батарейки.

Эксплуатация:

  • 2 модификации по питанию: =24 В и ~230 В.
  • Возможность питания от бортовой сети =12 В.
  • Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
  • Работа в неотапливаемых помещениях: -40…+55 ºС.
  • USB-порт для программирования (не требует питания при программировании).

Варианты исполнения:

ПР102-230.2416.01.1 ~230 В, 24хDI(230), 16хDO(Р), 1хRS-485
ПР102-230.2416.01.2 ~230 В, 24хDI(230), 16хDO(Р), 2хRS-485
ПР102-230.2416.11.1 ~230 В, 24хDI(230), 16хDO(К), 1хRS-485
ПР102-230.2416.11.2 ~230 В, 24хDI(230), 16хDO(К), 2хRS-485
ПР102-24.2416.03.2 =24 В, 16хDI(24), 8хAI, 16хDO(Р), 2хRS-485
ПР102-24.2416.16.1 =24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 1хRS-485
ПР102-24.2416.13.1 =24 В, 16хDI(24), 8хAI, 16хDO(К), 1хRS-485
ПР102-24.2416.06.1 =24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 1хRS-485
ПР102-24.2416.16.2 =24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 2хRS-485
ПР102-24.2416.03.1 =24 В, 16хDI(24), 8хAI, 16хDO(Р), 1хRS-485
ПР102-24.2416.13.2 =24 В, 16хDI(24), 8хAI, 16хDO(К), 2хRS-485
ПР102-24.2416.06.2 =24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 2хRS-485
